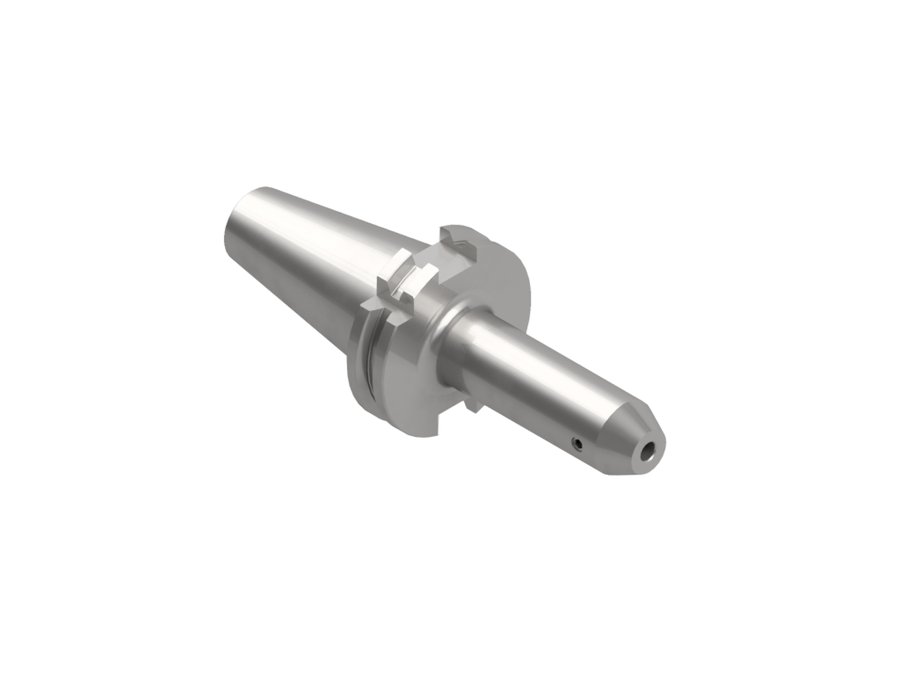

Оправка для концевых фрез с лыской Weldon EWS 27.SK4018WL100, SK40, d 18 мм, вылет LPR 100 мм
EWS · Оправки для концевых фрез с лыской Weldon EWS, присоединение к станку SK · арт. 27.SK4018WL100

Оправка для концевых фрез с лыской Weldon EWS 27.SK4018WL100, SK40, d 18 мм, вылет LPR 100 мм

Диаметр корпуса50 мм
Код интерфейса станкаSKG04001195
Код интерфейса инструментаZYL01801015
Диаметр буртика63,55 мм
Исполнениенейтральное
Присоединение к станкуSK40 форма A
Присоединение инструментаWeldon Ø18
Функциональная длина81 мм
Вылет LPR100 мм
Масса1,9 кг
Общая длина168,4 мм
Заказной номер EWSW140086
Макс. частота вращения25000 об/мин
СтандартISO7388-1 (DIN 69871)

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →
Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Оправки для концевых фрез с лыской Weldon EWS, присоединение к станку SK — 145 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммПрисоединение к станкуВ список
27.SK4016WL63Weldon Ø164463131,4SK40 форма A
27.SK4016WL100Weldon Ø1681100168,4SK40 форма A
27.SK4016WL130Weldon Ø16111130198,4SK40 форма A
27.SK4016WL160Weldon Ø16141160228,4SK40 форма A
27.SK4016WL200Weldon Ø16181200268,4SK40 форма A
27.SK4018WL63Weldon Ø184463131,4SK40 форма A
27.SK4018WL100Weldon Ø1881100168,4SK40 форма AТекущая
27.SK4018WL130Weldon Ø18111130198,4SK40 форма A
27.SK4018WL160Weldon Ø18141160228,4SK40 форма A
27.SK4018WL200Weldon Ø18181200268,4SK40 форма A
27.SK4020WL35Weldon Ø201635103,4SK40 форма A
27.SK4020WL63Weldon Ø204463131,4SK40 форма A
Показать ещё · всего в серии 145
