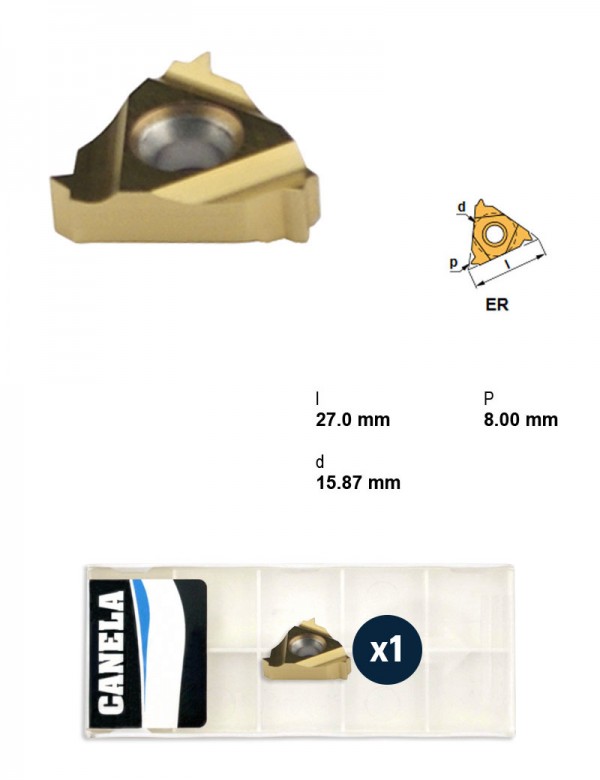

Пластина резьбовая, треугольная 60°, IC 15,88 мм, сплав TIN25, Шаг 8 мм, Тип резьбы ISO, правое
Canela · Пластины резьбовые — форма T (треугольная 60°) · арт. 27ER-800ISOTIN25

Пластина резьбовая, треугольная 60°, IC 15,88 мм, сплав TIN25, Шаг 8 мм, Тип резьбы ISO, правое

Шаг8 мм
Тип резьбыISO
ПрименениеРезьбонарезание
Направление резанияПравое
Марка сплаваTIN25
I.C.15,88 мм
Группа материаловСталь
Задний уголОтрицательный
Форма пластиныT — треугольная 60°
Толщина пластины6,45 мм

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул 27ER-800ISOTIN25 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу 27ER-800ISOTIN25 →

Материалы

  • Резьба: зачем нужна подкладка под пластиной

    Почему у витка один бок шероховатый, а другой чистый? Часто дело в наклоне пластины. Наклон задаёт подкладка в державке; её выбирают по каталогу: диаметр детали и ход резьбы. В ролике пример — Ø60 мм, ход 3 мм (двухзаходная, шаг 1,5): точка между 0° и 1°, столбец +1°. Подача к патрону — верхняя таблица, строка по маркировке пластины, размер 16, правая — подкладка 3424+1. В ролике — Canela 16ER-150ISOTIN25.

Другие типоразмеры серии

Пластины резьбовые — форма T (треугольная 60°) — 257 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины резьбовые токарные.

АртикулТип резьбыМарка сплаваI.C., ммЗадний уголТолщина пластины, ммНаправление резанияВ список
27EL-S60TIN25—TIN2515,88Отрицательный6,45Левое
27ER-4.5WTIN25—TIN2515,88Отрицательный6,45Правое
27ER-4WTIN25WhitworthTIN2515,88Отрицательный6,45Правое
27ER-500ISOTIN25ISOTIN2515,88Отрицательный6,45Правое
27ER-550ISOTIN25ISOTIN2515,88Отрицательный6,45Правое
27ER-600ISOTIN25ISOTIN2515,88Отрицательный6,45Правое
27ER-800ISOTIN25ISOTIN2515,88Отрицательный6,45ПравоеТекущая
27ER-S55TIN25—TIN2515,88Отрицательный6,45Правое
27ER-S60TIN25—TIN2515,88Отрицательный6,45Правое
27NL-S55TIN25—TIN2515,88Отрицательный6,45Левое
27NL-S60TIN25—TIN2515,88Отрицательный6,45Левое
27NR-500ISOTIN25ISOTIN2515,88Отрицательный6,45Правое

Документы по позиции

Для этой позиции документы пока не привязаны.

Нужна консультация по позиции — материал детали, аналог или срок поставки?

Задать вопрос по позиции
