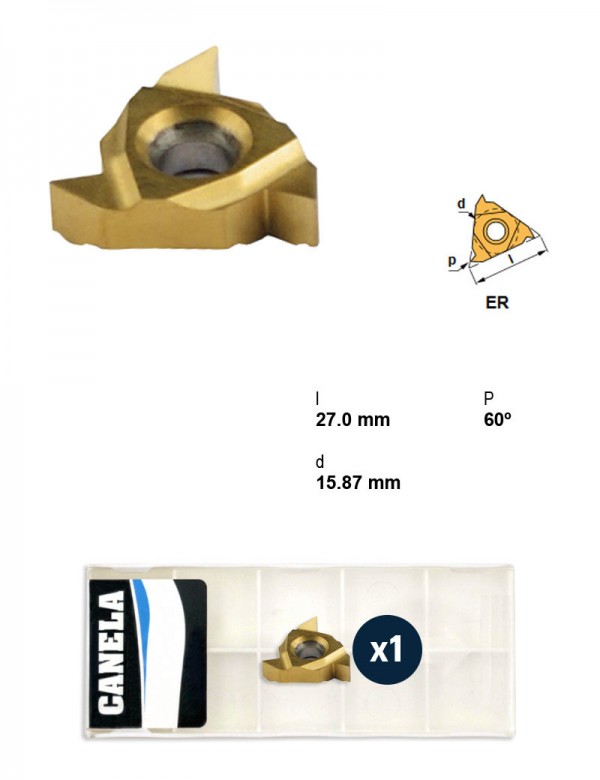

Пластина резьбовая, треугольная 60°, IC 15,88 мм, сплав TIN25, Профиль резьбы 60°, правое
| Профиль резьбы | 60° |
|---|---|
| Применение | Резьбонарезание |
| Направление резания | Правое |
| Марка сплава | TIN25 |
| I.C. | 15,88 мм |
| Группа материалов | Сталь |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
| Толщина пластины | 6,45 мм |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул 27ER-S60TIN25 в строку поиска. Тип изделия указан в коротком описании под названием.
Материалы
Резьба: зачем нужна подкладка под пластиной
Почему у витка один бок шероховатый, а другой чистый? Часто дело в наклоне пластины. Наклон задаёт подкладка в державке; её выбирают по каталогу: диаметр детали и ход резьбы. В ролике пример — Ø60 мм, ход 3 мм (двухзаходная, шаг 1,5): точка между 0° и 1°, столбец +1°. Подача к патрону — верхняя таблица, строка по маркировке пластины, размер 16, правая — подкладка 3424+1. В ролике — Canela 16ER-150ISOTIN25.
Другие типоразмеры серии
Пластины резьбовые — форма T (треугольная 60°) — 257 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины резьбовые токарные.
| Артикул | Тип резьбы | Марка сплава | I.C., мм | Задний угол | Толщина пластины, мм | Направление резания | В список |
|---|---|---|---|---|---|---|---|
| 27ER-4WTIN25 | Whitworth | TIN25 | 15,88 | Отрицательный | 6,45 | Правое | |
| 27ER-500ISOTIN25 | ISO | TIN25 | 15,88 | Отрицательный | 6,45 | Правое | |
| 27ER-550ISOTIN25 | ISO | TIN25 | 15,88 | Отрицательный | 6,45 | Правое | |
| 27ER-600ISOTIN25 | ISO | TIN25 | 15,88 | Отрицательный | 6,45 | Правое | |
| 27ER-800ISOTIN25 | ISO | TIN25 | 15,88 | Отрицательный | 6,45 | Правое | |
| 27ER-S55TIN25 | — | TIN25 | 15,88 | Отрицательный | 6,45 | Правое | |
| 27ER-S60TIN25 | — | TIN25 | 15,88 | Отрицательный | 6,45 | Правое | Текущая |
| 27NL-S55TIN25 | — | TIN25 | 15,88 | Отрицательный | 6,45 | Левое | |
| 27NL-S60TIN25 | — | TIN25 | 15,88 | Отрицательный | 6,45 | Левое | |
| 27NR-500ISOTIN25 | ISO | TIN25 | 15,88 | Отрицательный | 6,45 | Правое | |
| 27NR-550ISOTIN25 | ISO | TIN25 | 15,88 | Отрицательный | 6,45 | Правое | |
| 27NR-600ISOTIN25 | ISO | TIN25 | 15,88 | Отрицательный | 6,45 | Правое |
Совместимость
Связанные позиции по данным производителя — 14 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций 27ER-S60TIN25 указан производителем как подходящий.
Державки резьбовые токарные14
- CTANR3232P27Державка резьбовая, 32X32, правое
- CTANR4040R27Державка резьбовая, 40X40, правое
- CTANR5050S27Державка резьбовая, 50X50, правое
- CTXNR2525M27Державка резьбовая, 25X25, Крепление пластины Прижим сверху, Направление резания Правое
- CTXNR3232P27Державка резьбовая, 32X32, правое
- CTXNR4040R27Державка резьбовая, 40X40, правое
- CTXNR5050S27Державка резьбовая, 50X50, правое
- STANR3232P27Державка резьбовая, 32X32, правое
- STANR4040R27Державка резьбовая, 40X40, правое
- STANR5050S27Державка резьбовая, 50X50, правое
- STXNR2525M27Державка резьбовая, 25X25, правое
- STXNR3232P27Державка резьбовая, 32X32, правое
- STXNR4040R27Державка резьбовая, 40X40, правое
- STXNR5050S27Державка резьбовая, 50X50, правое
Документы по позиции
Для этой позиции документы пока не привязаны.
