EWS · Втулки редукционные EWS · арт. 28.3020

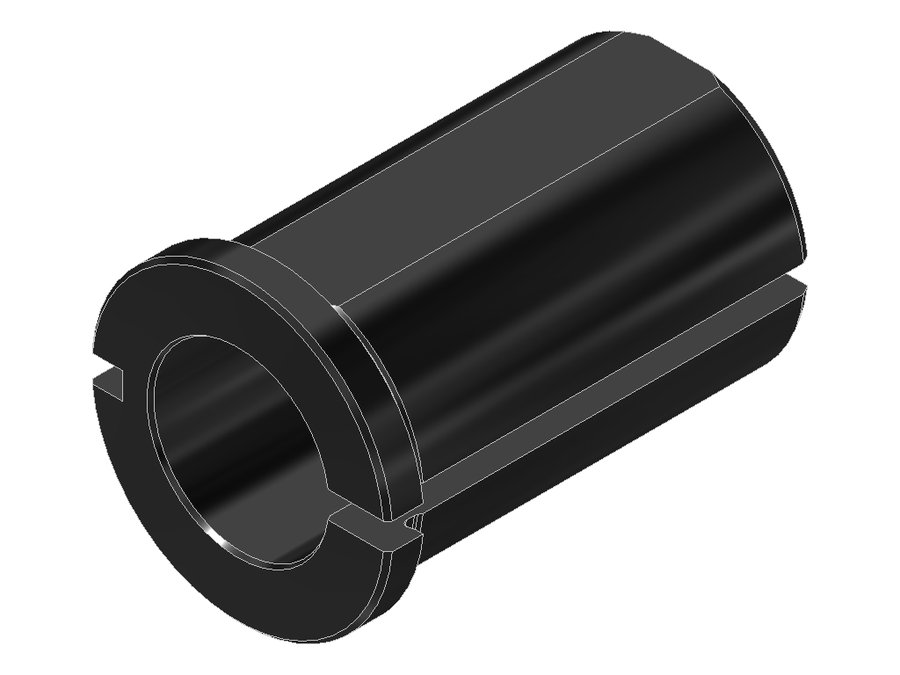

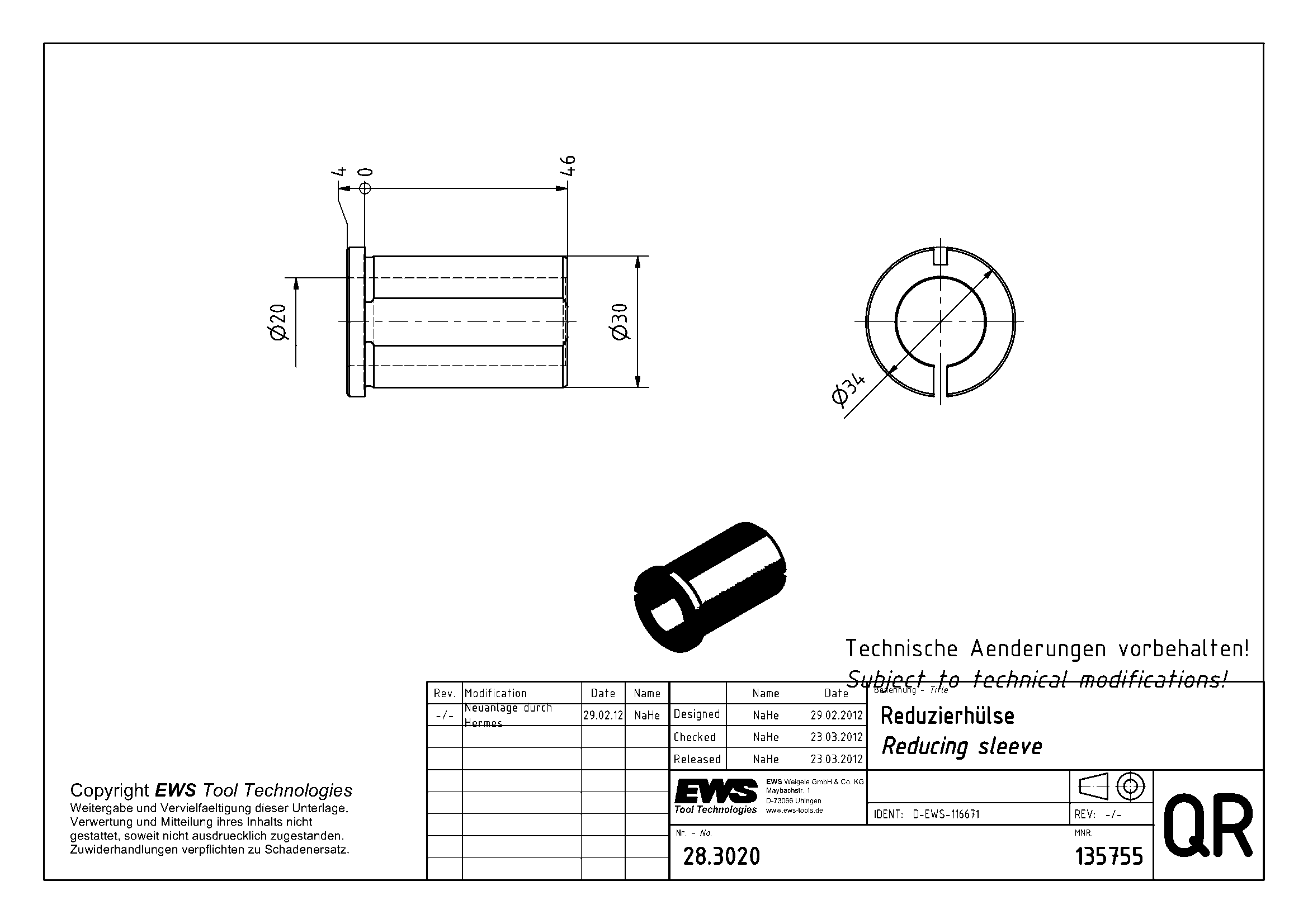

Втулка редукционная EWS 28.3020, хвостовик Ø30, отверстие Ø20 мм
| Код интерфейса станка | ZYL03002205 |
|---|---|
| Код интерфейса инструмента | ZYL02002205 |
| Диаметр буртика | 34 мм |
| Диаметр хвостовика | 30 мм |
| Масса | 0,148 кг |
| Общая длина | 50 мм |
| Заказной номер EWS | 135755 |
Описание
Втулки редукционные
Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.
Другие типоразмеры серии
Втулки редукционные EWS — 156 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.
| Артикул | Диаметр хвостовика, мм | Масса, кг | Общая длина, мм | Исполнение | Присоединение инструмента | В список |
|---|---|---|---|---|---|---|
| 28.2520S | 25 | 0,063 | 50 | нейтральное | Ø 20.0 (boring bar) | |
| 28.2520WN | 25 | 0,063 | 54 | нейтральное | Weldon Ø 20.0 | |
| 28.3008 | 30 | 0,236 | 50 | — | — | |
| 28.3010 | 30 | 0,228 | 50 | — | — | |
| 28.3012 | 30 | 0,217 | 50 | — | — | |
| 28.3016 | 30 | 0,187 | 50 | — | — | |
| 28.3020 | 30 | 0,148 | 50 | — | — | Текущая |
| 28.3025 | 30 | 0,084 | 50 | — | — | |
| 28.3206 | 32 | 0,265 | 50 | — | — | |
| 28.3206G200 | 32 | 0,364 | 58 | нейтральное | Ø 6.0 (boring bar) | |
| 28.3206G200IK | 32 | 0,381 | 61 | нейтральное | Ø 6.0 (boring bar) | |
| 28.3206HYD | 32 | 0,306 | — | — | — |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 28.3020.
Переходники6
- 28.2006Втулка редукционная EWS 28.2006, хвостовик Ø20, отверстие Ø6 мм
- 28.2008Втулка редукционная EWS 28.2008, хвостовик Ø20, отверстие Ø8 мм
- 28.2010Втулка редукционная EWS 28.2010, хвостовик Ø20, отверстие Ø10 мм
- 28.2011HYDВтулка редукционная EWS 28.2011HYD, хвостовик Ø20, отверстие Ø11 мм
- 28.2012Втулка редукционная EWS 28.2012, хвостовик Ø20, отверстие Ø12 мм
- 28.2016Втулка редукционная EWS 28.2016, хвостовик Ø20, отверстие Ø16 мм
