EWS · Втулки редукционные EWS · арт. 28.2006

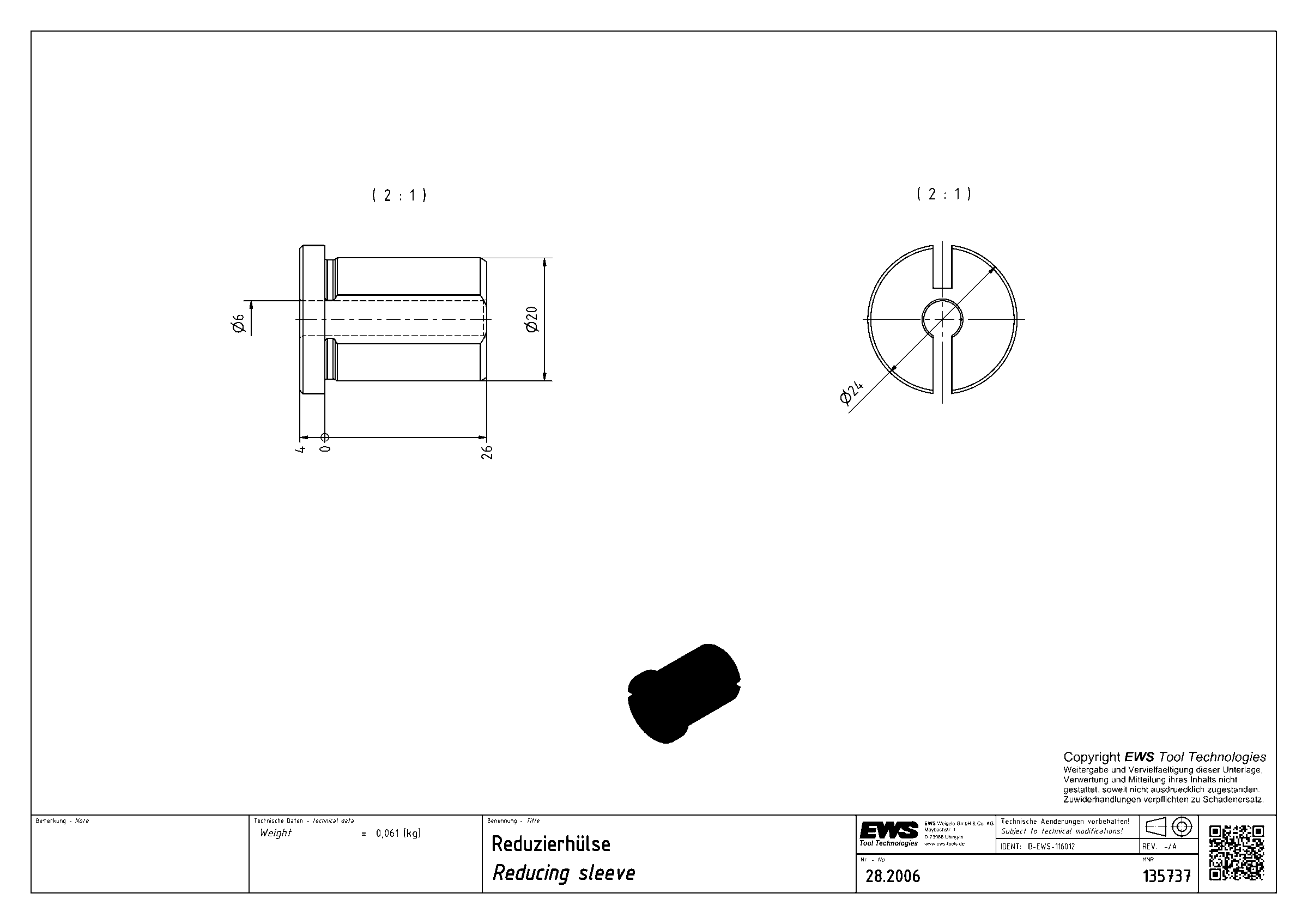

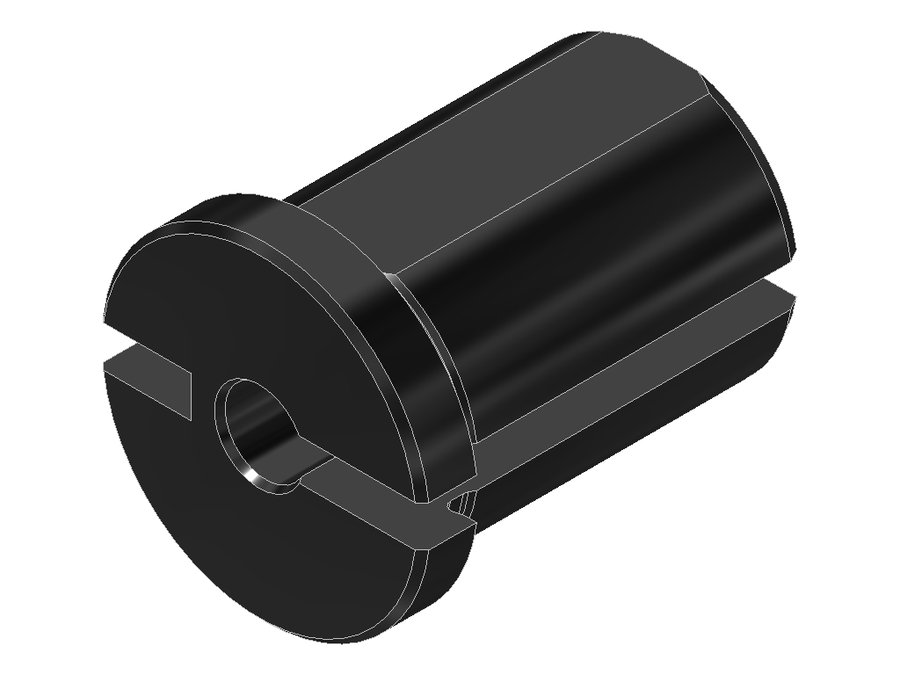

Втулка редукционная EWS 28.2006, хвостовик Ø20, отверстие Ø6 мм
| Код интерфейса станка | ZYL02002205 |
|---|---|
| Код интерфейса инструмента | ZYL00602205 |
| Диаметр буртика | 24 мм |
| Диаметр хвостовика | 20 мм |
| Масса | 0,061 кг |
| Общая длина | 30 мм |
| Заказной номер EWS | 135737 |
Описание
Втулки редукционные
Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.
Другие типоразмеры серии
Втулки редукционные EWS — 156 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.
| Артикул | Диаметр хвостовика, мм | Масса, кг | Общая длина, мм | Исполнение | Присоединение инструмента | В список |
|---|---|---|---|---|---|---|
| 28.1606S | 16 | 0,035 | 36 | нейтральное | Ø 6.0 (boring bar) | |
| 28.1608S | 16 | 0,033 | — | нейтральное | Ø 8.0 (boring bar) | |
| 28.1610S | 16 | 0,028 | — | нейтральное | Ø 10.0 (boring bar) | |
| 28.1612S | 16 | 0,021 | — | нейтральное | Ø 12.0 (boring bar) | |
| 28.2004HYD | 20 | 0,098 | 54 | — | — | |
| 28.2005HYD | 20 | 0,096 | — | — | — | |
| 28.2006 | 20 | 0,061 | 30 | — | — | Текущая |
| 28.2006HYD | 20 | 0,12 | — | — | — | |
| 28.2006S | 20 | 0,062 | — | нейтральное | Ø 6.0 (boring bar) | |
| 28.2006WN | 20 | 0,066 | 42 | нейтральное | Weldon Ø 6.0 | |
| 28.2008 | 20 | 0,057 | 30 | — | — | |
| 28.2008HYD | 20 | 0,1 | — | — | — |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций 28.2006 указан производителем как подходящий.
Переходники5
- 28.2520Втулка редукционная EWS 28.2520, хвостовик Ø25, отверстие Ø20 мм
- 28.3020Втулка редукционная EWS 28.3020, хвостовик Ø30, отверстие Ø20 мм
- 28.3220Втулка редукционная EWS 28.3220, хвостовик Ø32, отверстие Ø20 мм
- 28.4020Втулка редукционная EWS 28.4020, хвостовик Ø40, отверстие Ø20 мм
- 28.5020Втулка редукционная EWS 28.5020, хвостовик Ø50, отверстие Ø20 мм
Цанги1
- 320 470E-Ø20Цанга ER32 EWS 320 470E-Ø20, Ø20 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
