Kemmler · Цанговые патроны ER без поводков — DIN 69871 / ISO 7388-1 (SK) · арт. 302.62.26

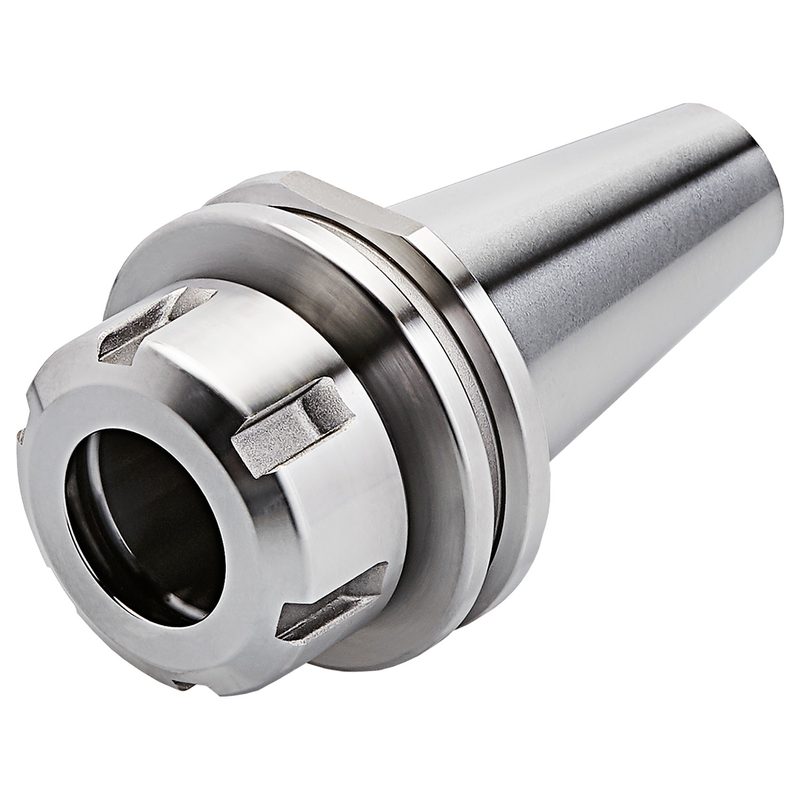

Цанговый патрон ER SK 30 - 3/26 - 60, ER 40, ISO 7388-1 AD [DIN 69871 AD], 302.62.26

Присоединение к станку (ADINTMS)	ISO 7388-1 (DIN 69871)
Присоединение инструмента (ADINTWS)	Цанга ER, ISO 15488 (DIN 6499)
Балансировка	G2,5, 25 000 об/мин
Диапазон диаметров зажимаемого инструмента (DCONWS), мм	3 – 26
Размер под ключ (DRVS)	47 мм
EAN	4250001067656
Форма хвостовика (CNSC)	AD
Вылет (LPR)	60 мм
Масса	1,1 кг
Биение	< 3 мкм
Конус / размер присоединения	SK 30
Резьба (THID)	M16 x 2,0
Система / типоразмер	472E \| ER 40
Диаметр гайки (DLN)	63 мм

Другие типоразмеры серии

Цанговые патроны ER без поводков — DIN 69871 / ISO 7388-1 (SK) — 8 позиций серии, Kemmler.

Артикул	Диапазон диаметров зажимаемого инструмента (DCONWS), мм	Вылет (LPR), мм	Масса, кг	Конус / размер присоединения	Система / типоразмер	Диаметр гайки (DLN), мм	В список
302.62.16	2 – 16	50	0,7	SK 30	430E \| ER 25	42
302.62.20	2 – 20	50	0,6	SK 30	470E \| ER 32	50
302.62.20.1	2 – 20	57	0,6	SK 30	470E \| ER 32	50
302.62.20.2	2 – 20	63	0,7	SK 30	470E \| ER 32	50
302.62.26	3 – 26	60	1,1	SK 30	472E \| ER 40	63	Текущая
402.62.16	2 – 16	50	1	SK 40	430E \| ER 25	42
402.62.20	2 – 20	50	1,2	SK 40	470E \| ER 32	50
402.62.26	3 – 26	63	1,5	SK 40	472E \| ER 40	63

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 302.62.26.

472E-SНаборы цанг ER40, 472E, 23-частный набор в деревянной подставке DIN 6499 B (ISO 15488 B), 472E-S
472EP-SНабор цанг, 5 µm, ER40, 472EP, DIN 6499 B (ISO 15488 B), 472EP-S

110.02.26Зажимная гайка ER 40, 3-26, сбалансированный, ISO 15488 (DIN 6499), 110.02.26

101.02.15Регулировочные винты для патронов ER25 / ER32 / ER40, M16 x 2,0 - 20 мм, 101.02.15
