Kemmler · Резьбонарезные патроны с компенсацией длины — ISO 7388-2 / MAS-BT · арт. 305.16.12

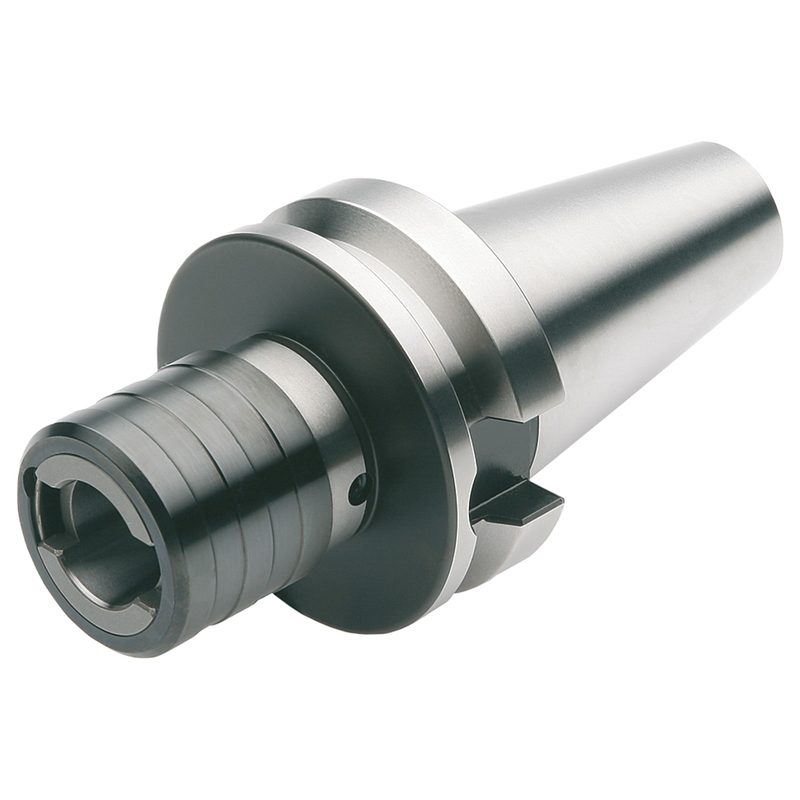

Быстросменный резьбонарезной патрон BT 30 - M3-M14 - Gr.1, ISO 7388-2 J [JIS B 6339 A], 305.16.12

Присоединение к станку (ADINTMS)	ISO 7388-2 (MAS-BT)
Присоединение инструмента (ADINTWS)	Быстросменное крепление SWB
Наружный диаметр (BD)	36 мм
Диаметр зажимаемого инструмента (DCONWS)	19 мм
EAN	4250001004088
Форма хвостовика (CNSC)	J (A)
Вылет (LPR)	64 мм
Масса	1,4 кг
Диапазон зажима	M3 - M14
Конус / размер присоединения	BT 30
Макс. резьба зажима (TRMAX)	M14
Компенсация длины (LCOMP)	7 мм
Группа размера (SZID)	1

Другие типоразмеры серии

Резьбонарезные патроны с компенсацией длины — ISO 7388-2 / MAS-BT — 8 позиций серии, Kemmler.

Артикул	Наружный диаметр (BD), мм	Диаметр зажимаемого инструмента (DCONWS), мм	Вылет (LPR), мм	Масса, кг	Диапазон зажима	Конус / размер присоединения	Группа размера (SZID)	В список
305.16.12	36	19	64	1,4	M3 - M14	BT 30	1	Текущая
305.16.20	53	31	95	1,4	M5 - M22	BT 30	2
405.16.12	36	19	65	1,2	M3 - M14	BT 40	1
405.16.20	53	31	93	1,6	M5 - M22	BT 40	2
405.16.36	78	48	166	3,4	M14 - M36	BT 40	3
505.16.12	36	19	100	4,3	M3 - M14	BT 50	1
505.16.20	53	31	105	4,5	M5 - M22	BT 50	2
505.16.36	78	48	142	5,2	M14 - M36	BT 50	3

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 305.16.12.

701.16.11-SБыстросменные вставки с муфта 10-частный набор M3/M14 Gr.1, в деревянном футляре 701.G01, 701.16.11-S
