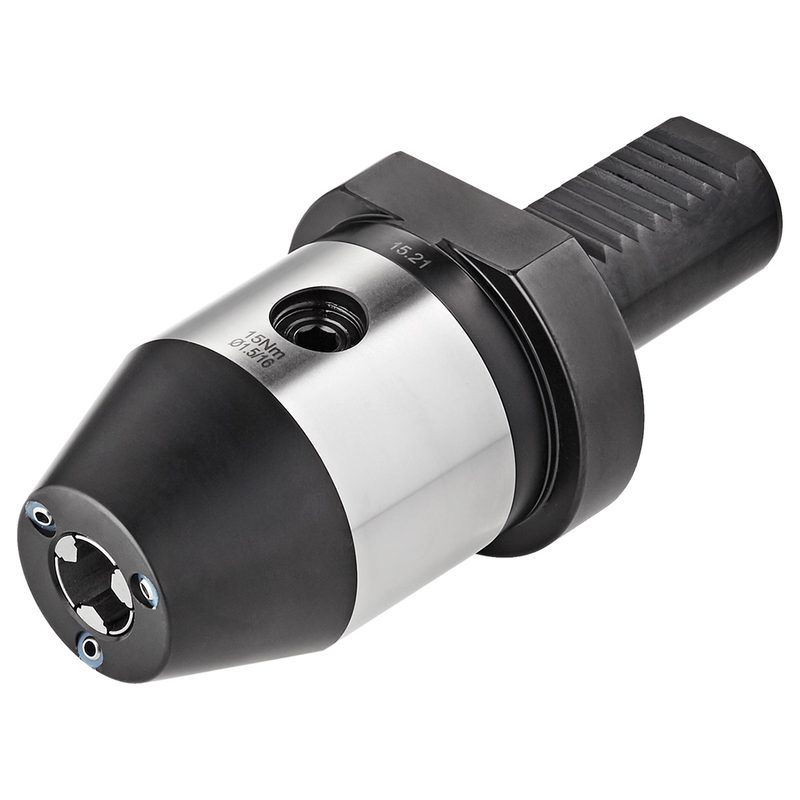

![Сверлильный патрон CNC с шаровые форсунки СОЖ 30 - 1/13 - 87, DIN ISO 10889 [DIN 69880] - VDI, 309.15.13.K](/media/kemmler/c2fd2eba4ae0.jpg)
Kemmler · Сверлильные патроны CNC с шаровыми форсунками — VDI (DIN 69880 / ISO 10889-1) · арт. 309.15.13.K
Сверлильный патрон CNC с шаровые форсунки СОЖ 30 - 1/13 - 87, DIN ISO 10889 [DIN 69880] - VDI, 309.15.13.K
| Присоединение к станку (ADINTMS) | VDI (DIN 69880) — 30 |
|---|---|
| Диаметр BD2 | 57 мм |
| Материал корпуса (BMC) | сталь |
| Диаметр хвостовика / присоединения (DCONMS) | 30 мм |
| Диапазон диаметров зажимаемого инструмента (DCONWS), мм | 1,0 – 13 |
| Диаметр фланца (DF) | 68 мм |
| EAN | 4250001004200 |
| Исполнение по направлению (HAND) | нейтральное |
| Масса | 2 кг |
Другие типоразмеры серии
Сверлильные патроны CNC с шаровыми форсунками — VDI (DIN 69880 / ISO 10889-1) — 4 позиции серии, Kemmler.
| Артикул | Присоединение к станку (ADINTMS) | Диаметр хвостовика / присоединения (DCONMS), мм | Диапазон диаметров зажимаемого инструмента (DCONWS), мм | Диаметр фланца (DF), мм | Масса, кг | Вылет (LPR), мм | В список |
|---|---|---|---|---|---|---|---|
| 309.15.13.K | VDI (DIN 69880) — 30 | 30 | 1,0 – 13 | 68 | 2 | — | Текущая |
| 309.15.16.K | VDI (DIN 69880) — 30 | 30 | 2,5 – 16 | 68 | 2 | 92 | |
| 409.15.13.K | VDI (DIN 69880) — 40 | 40 | 1,0 – 13 | 83 | 2,6 | 87 | |
| 409.15.16.K | VDI (DIN 69880) — 40 | 40 | 2,5 – 16 | 83 | 2,6 | 92 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 309.15.13.K.
Запчасти к инструменту1
- Z.309.RINGO-кольцо для хвостовик VDI 30, DIN ISO 10889 [DIN 69880] - VDI, Z.309.RING
Ключи и отвёртки1
- T-6-100Шестигранная отвёртка с поперечная рукоятка (Т-образная рукоятка) 6 мм, LB=100 мм, T-6-100
Документы по позиции
Для этой позиции документы пока не привязаны.
