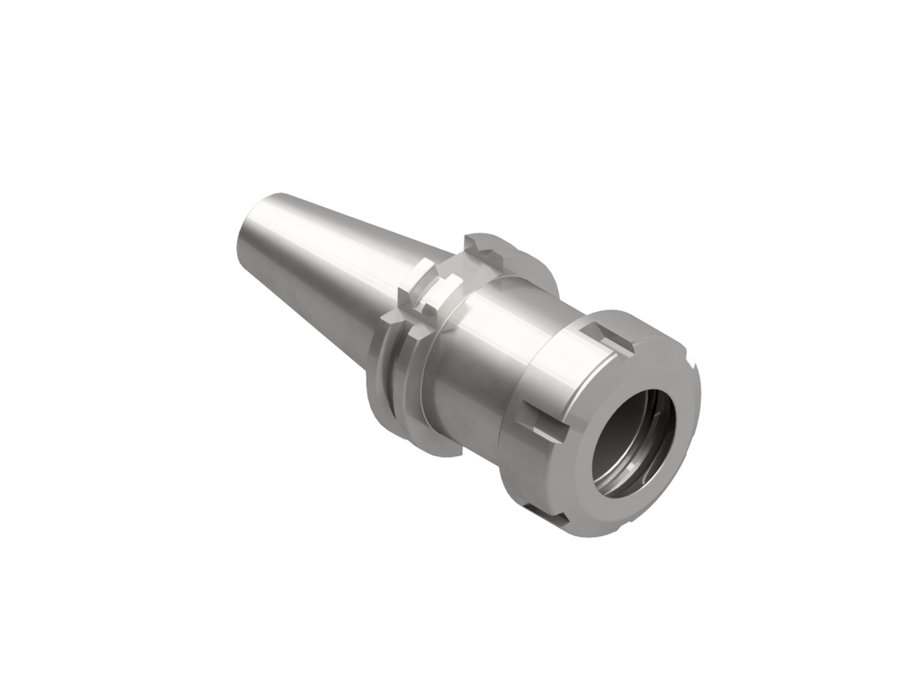

Патрон цанговый ER EWS 31.SK40R40L100, SK40, ER40, вылет LPR 100 мм
EWS · Патроны цанговые ER EWS, присоединение к станку SK · арт. 31.SK40R40L100

Патрон цанговый ER EWS 31.SK40R40L100, SK40, ER40, вылет LPR 100 мм

Диаметр корпуса63 мм
Код интерфейса станкаSKG04001195
Код интерфейса инструментаSZD02600295
Размер цангиER40
Диаметр буртика63,55 мм
Исполнениенейтральное
Присоединение к станкуSK40 форма A
Функциональная длина81 мм
Вылет LPR100 мм
Масса1,73 кг
Общая длина168,4 мм
Заказной номер EWSW139996
Макс. частота вращения25000 об/мин
СтандартISO7388-1 (DIN 69871)

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.SK40R40L100 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Патроны цанговые ER EWS, присоединение к станку SK — 55 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулФункциональная длина, ммВылет LPR, ммОбщая длина, ммПрисоединение к станкуВ список
31.SK40R32L705170138,4SK40 форма A
31.SK40R32L10081100168,4SK40 форма A
31.SK40R32L130111130198,4SK40 форма A
31.SK40R32L160141160228,4SK40 форма A
31.SK40R32L200171200268,4SK40 форма A
31.SK40R40L806180148,4SK40 форма A
31.SK40R40L10081100168,4SK40 форма AТекущая
31.SK40R40L130111130198,4SK40 форма A
31.SK40R40L160141160228,4SK40 форма A
31.SK40R40L200171200268,4SK40 форма A
31.SK50R16L634463164,8SK50 форма A
31.SK50R16L10061100201,8SK50 форма A

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.SK40R40L100.

Цанги2

  • 400 472E SATZ-Ø 4-26Набор цанг ER EWS 400 472E SATZ-Ø 4-26, DIN 6499, ISO 15488
  • DS40.SETДиски уплотнительные ER EWS DS40.SET, набор d 3,0–26 мм, ступень 0,5 мм (46 шт.) с лотком (DSR40)

Ключи и отвёртки1
