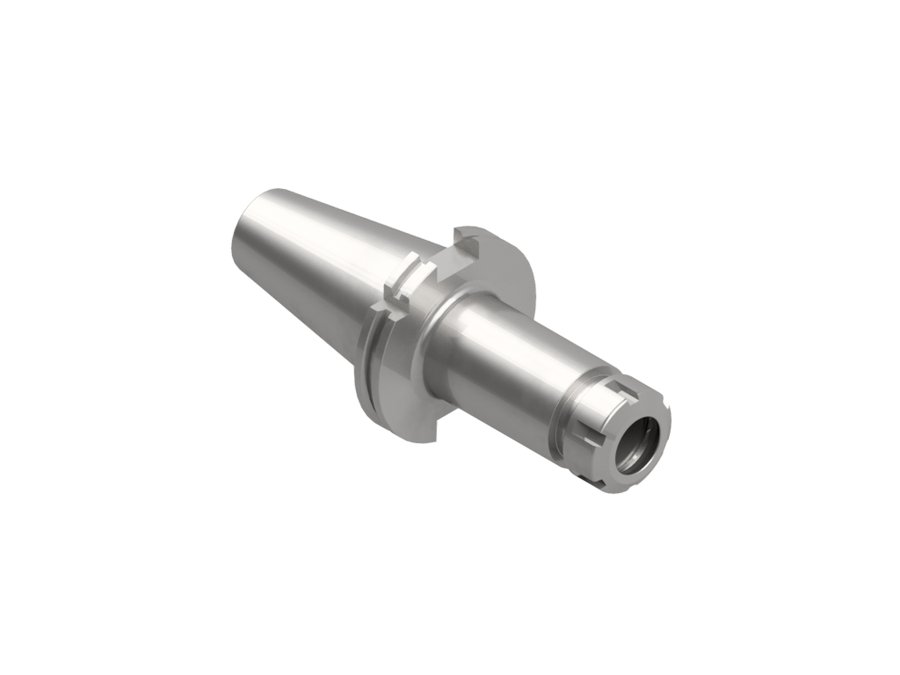

Патрон цанговый ER EWS 31.SK50R32L70, SK50, ER32, вылет LPR 70 мм
EWS · Патроны цанговые ER EWS с хвостовиком SK · арт. 31.SK50R32L70

Патрон цанговый ER EWS 31.SK50R32L70, SK50, ER32, вылет LPR 70 мм

Диаметр корпуса50 мм
Код интерфейса станкаSKG05001195
Код интерфейса инструментаSZD02000295
Размер цангиER32
Диаметр буртика97,5 мм
Исполнениенейтральное
Присоединение к станкуSK50 Form A
Функциональная длина51 мм
Вылет LPR70 мм
Масса3,1 кг
Общая длина171,8 мм
Заказной номер EWSW140256
Макс. частота вращения25000 об/мин
СтандартISO7388-1 (DIN 69871)

Другие типоразмеры серии

Патроны цанговые ER EWS с хвостовиком SK — 55 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулФункциональная длина, ммВылет LPR, ммОбщая длина, ммПрисоединение к станкуВ список
31.SK50R16L130111130231,8SK50 Form A
31.SK50R16L160141160261,8SK50 Form A
31.SK50R25L604160161,8SK50 Form A
31.SK50R25L10081100201,8SK50 Form A
31.SK50R25L130111130231,8SK50 Form A
31.SK50R25L160141160261,8SK50 Form A
31.SK50R32L705170171,8SK50 Form AТекущая
31.SK50R32L10081100201,8SK50 Form A
31.SK50R32L130111130231,8SK50 Form A
31.SK50R32L160141160261,8SK50 Form A
31.SK50R32L200171200301,8SK50 Form A
31.SK50R40L806180181,8SK50 Form A
Показать ещё · всего в серии 55

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.SK50R32L70.

Цанги2

  • 320 470E SATZ-Ø 3-20Набор цанг ER EWS 320 470E SATZ-Ø 3-20, DIN 6499, ISO 15488
  • DS32.SETДиски уплотнительные ER EWS DS32.SET, Set d 3.0 мм - 20 мм | 0.5 (34 pcs) с лотком (DSR32)

Ключи и отвёртки1

  • 232Ключ для зажимной гайки EWS 232
