ZPS-FN · Фреза для Т-образных пазов 310205, HSS Co5, DIN 851 · арт. 310205.110

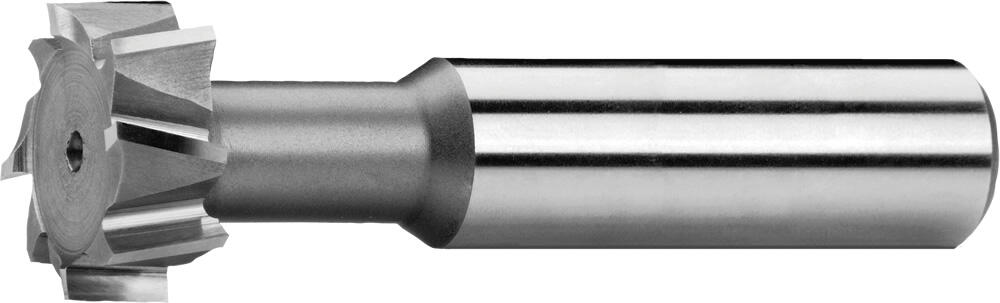

Фреза для Т-образных пазов 310205, Ø11 мм
| Назначение | фреза для Т-образных пазов |
|---|---|
| Диаметр D | 11 мм |
| Допуск D | d11 |
| Ширина S | 4 мм |
| Посадочное отверстие d | 10 мм |
| Общая длина l1 | 53,5 мм |
| Длина l3 | 13,5 мм |
| Диаметр d1 | 4 мм |
| Размер a | 5 мм |
| Число зубьев Z | 6 шт. |
| Тип по назначению | N |
| Материал | HSS Co5 |
| Норма | DIN 851 |
| Линейка ZPS-FN | 310205 |
Другие типоразмеры серии
Фреза для Т-образных пазов 310205, HSS Co5, DIN 851 — 15 позиций серии, ZPS-FN.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Фрезы для Т-образных пазов и сегментных шпонок.
| Артикул | Диаметр D, мм | Ширина S, мм | Посадочное отверстие d, мм | Общая длина l1, мм | Длина l3, мм | Диаметр d1, мм | Размер a, мм | Число зубьев Z, шт. | В список |
|---|---|---|---|---|---|---|---|---|---|
| 310205.110 | 11 | 4 | 10 | 53,5 | 13,5 | 4 | 5 | 6 | Текущая |
| 310205.125 | 12,5 | 6 | 10 | 57 | 17 | 5 | 6 | 6 | |
| 310205.160 | 16 | 8 | 10 | 62 | 22 | 7 | 8 | 6 | |
| 310205.180 | 18 | 8 | 12 | 70 | 25 | 8 | 10 | 6 | |
| 310205.190 | 19* | 9 | 12 | 71 | 26 | 8 | 8 | 6 | |
| 310205.210 | 21 | 9 | 12 | 74 | 29 | 10 | 12 | 6 | |
| 310205.220 | 22* | 10 | 12 | 75 | 30 | 10 | 10 | 6 | |
| 310205.250 | 25 | 11 | 16 | 82 | 34 | 12 | 14 | 8 | |
| 310205.280 | 28* | 12 | 16 | 85 | 37 | 13 | 13 | 8 | |
| 310205.320 | 32 | 14 | 16 | 90 | 42 | 15 | 18 | 8 | |
| 310205.360 | 36* | 16 | 25 | 103 | 47 | 17 | 17 | 8 | |
| 310205.400 | 40 | 18 | 25 | 108 | 52 | 19 | 22 | 10 |
