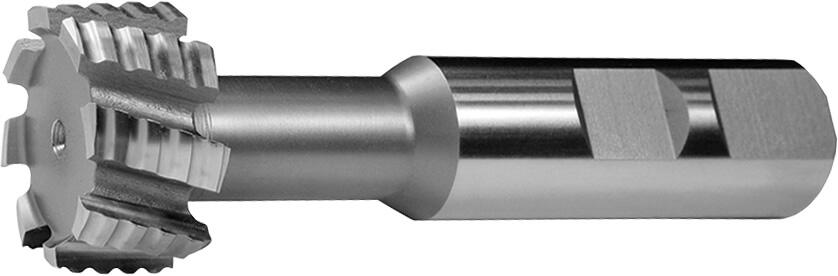

Фреза для Т-образных пазов 314215P, Ø32 мм
| Назначение | фреза для Т-образных пазов |
|---|---|
| Диаметр D | 32 мм |
| Допуск D | d11 |
| Ширина S | 14 мм |
| Посадочное отверстие d | 16 мм |
| Общая длина l1 | 90 мм |
| Длина l3 | 42 мм |
| Диаметр d1 | 15 мм |
| Размер a | 18 мм |
| Число зубьев Z | 6 шт. |
| Тип по назначению | NR-F |
| Материал | HSS Co5 |
| Норма | DIN 851 |
| Линейка ZPS-FN | 314215P |
Другие типоразмеры серии
Фреза для Т-образных пазов 314215P, HSS Co5, DIN 851 — 6 позиций серии, ZPS-FN.
| Артикул | Диаметр D, мм | Ширина S, мм | Посадочное отверстие d, мм | Общая длина l1, мм | Длина l3, мм | Диаметр d1, мм | Размер a, мм | Число зубьев Z, шт. | В список |
|---|---|---|---|---|---|---|---|---|---|
| 314215P.210 | 21 | 9 | 12 | 74 | 29 | 10 | 12 | 6 | |
| 314215P.220 | 22* | 10 | 12 | 75 | 30 | 10 | 0 | 6 | |
| 314215P.250 | 25 | 11 | 16 | 82 | 34 | 12 | 14 | 6 | |
| 314215P.320 | 32 | 14 | 16 | 90 | 42 | 15 | 18 | 6 | Текущая |
| 314215P.360 | 36** | 16 | 25 | 103 | 47 | 17 | 0 | 8 | |
| 314215P.400 | 40 | 18 | 25 | 108 | 52 | 19 | 22 | 8 |
