EWS · Державки для врезания и отрезки EWS, присоединение к станку VDI · арт. 32.4032SQT15IK

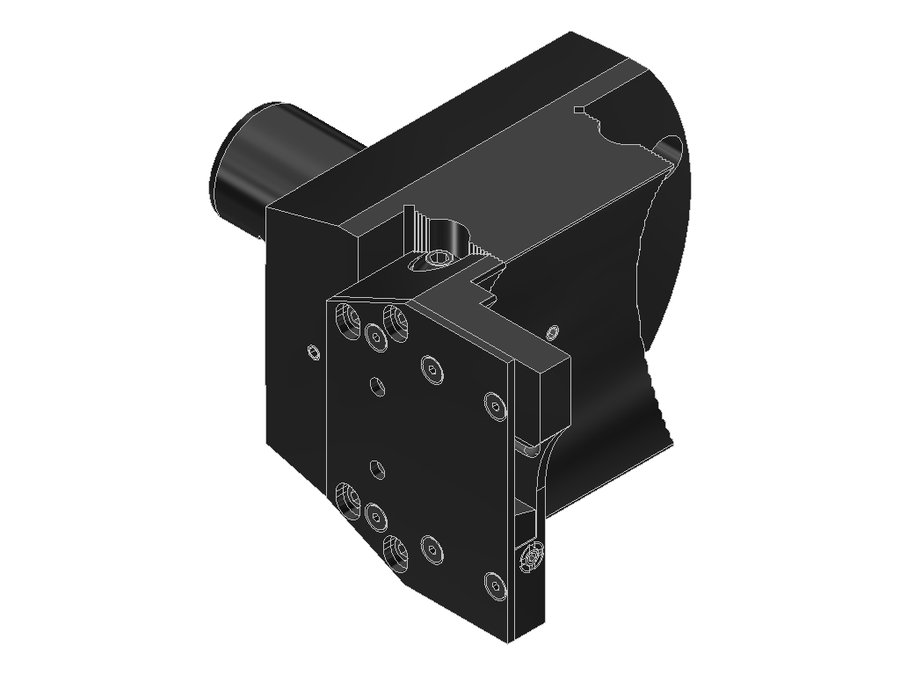

Державка для врезания и отрезки EWS 32.4032SQT15IK, хвостовик Ø40, размер 32

Описание

Державка отрезная

Совместимость с системами других производителей

Для отрезных лезвий с высотой хвостовика 32.

Универсальное применение

С регулировкой по высоте для выставления высоты вершины инструмента на Y=0.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Державки для врезания и отрезки EWS, присоединение к станку VDI — 49 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

Артикул	Диаметр хвостовика, мм	Присоединение к станку	Присоединение инструмента	Вылет LPR, мм	Общая длина, мм	Функциональная длина, мм	В список
32.4032MP610ÜKIK	40	VDI40	отрезной нож 32	113,5	173,5	26,5
32.4032MP620IK	40	VDI40	отрезной нож 32	123,5	183,5	36,5
32.4032MP620ÜKIK	40	VDI40	отрезной нож 32	123,5	183,5	36,5
32.4032SQT10IK	40	VDI40, хвостовик повёрнут на 30°	отрезной нож 32	110,5	170,5	25,5
32.4032SQT10LIK	40	VDI40, хвостовик повёрнут на 30°	отрезной нож 32	110,5	170,5	23,5
32.4032SQT10ÜKIK	40	VDI40, хвостовик повёрнут на 30°	отрезной нож 32	110,5	170,5	25,5
32.4032SQT15IK	40	VDI40, хвостовик повёрнут на 30°	отрезной нож 32	124	184	38	Текущая
32.4032SQT15LIK	40	VDI40, хвостовик повёрнут на 30°	отрезной нож 32	124	184	38
32.4032SQT15LÜKIK	40	VDI40, хвостовик повёрнут на 30°	отрезной нож 32	124	184	38
32.4032SQT15ÜKIK	40	VDI40, хвостовик повёрнут на 30°	отрезной нож 32	124	184	38
32.4032ÜKIK	40	VDI40	отрезной нож 32	35	98	29,55
32.4032WT250RLIK	40	VDI40	отрезной нож 32	88,5	151,5	—

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 32.4032SQT15IK.

Для этой позиции документы пока не привязаны.
