ZPS-FN · Фреза для сегментных шпонок 320005, HSS Co5, DIN 850 · арт. 320005.045010

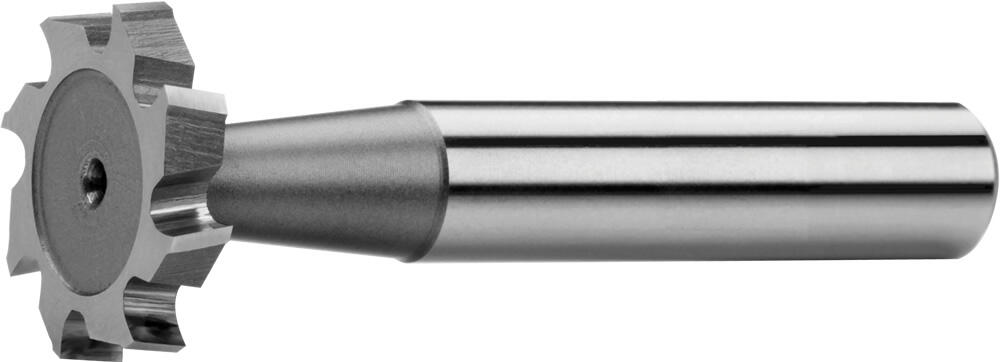

Фреза для сегментных шпонок 320005, Ø4,5 мм
| Назначение | фреза для сегментных шпонок |
|---|---|
| Диаметр D | 4,5 мм |
| Допуск D | h12 |
| Ширина S | 1 мм |
| Посадочное отверстие d | 6 мм |
| Общая длина l1 | 50 мм |
| Число зубьев Z | 6 шт. |
| Материал | HSS Co5 |
| Норма | DIN 850 |
| Линейка ZPS-FN | 320005 |
Другие типоразмеры серии
Фреза для сегментных шпонок 320005, HSS Co5, DIN 850 — 31 позиция серии, ZPS-FN.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Фрезы для Т-образных пазов и сегментных шпонок.
| Артикул | Диаметр D, мм | Ширина S, мм | Посадочное отверстие d, мм | Общая длина l1, мм | Число зубьев Z, шт. | В список |
|---|---|---|---|---|---|---|
| 320005.045010 | 4,5 | 1 | 6 | 50 | 6 | Текущая |
| 320005.075015 | 7,5 | 1,5 | 6 | 50 | 6 | |
| 320005.075020 | 7,5 | 2 | 6 | 50 | 6 | |
| 320005.105020 | 10,5 | 2 | 6 | 50 | 6 | |
| 320005.105025 | 10,5 | 2,5 | 6 | 50 | 6 | |
| 320005.105030 | 10,5 | 3 | 6 | 50 | 6 | |
| 320005.135020 | 13.5* | 2 | 10 | 56 | 6 | |
| 320005.135030 | 13,5 | 3 | 10 | 56 | 6 | |
| 320005.135040 | 13,5 | 4 | 10 | 56 | 6 | |
| 320005.165030 | 16,5 | 3 | 10 | 56 | 6 | |
| 320005.165040 | 16,5 | 4 | 10 | 56 | 6 | |
| 320005.165050 | 16,5 | 5 | 10 | 56 | 6 |
