Державка токарная левая EWS 4.BMTKM40NZ, BMT, адаптер KM 40
EWS · Державки токарные левые EWS, присоединение к станку BMT · арт. 4.BMTKM40NZ

Державка токарная левая EWS 4.BMTKM40NZ, BMT, адаптер KM 40

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB062B4015
Код интерфейса инструментаKMT04000195
Исполнениелевое
Присоединение к станкуBMT40 DMG Mori
Присоединение инструментаKM 40
Масса4,188 кг
Заказной номер EWS187938

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

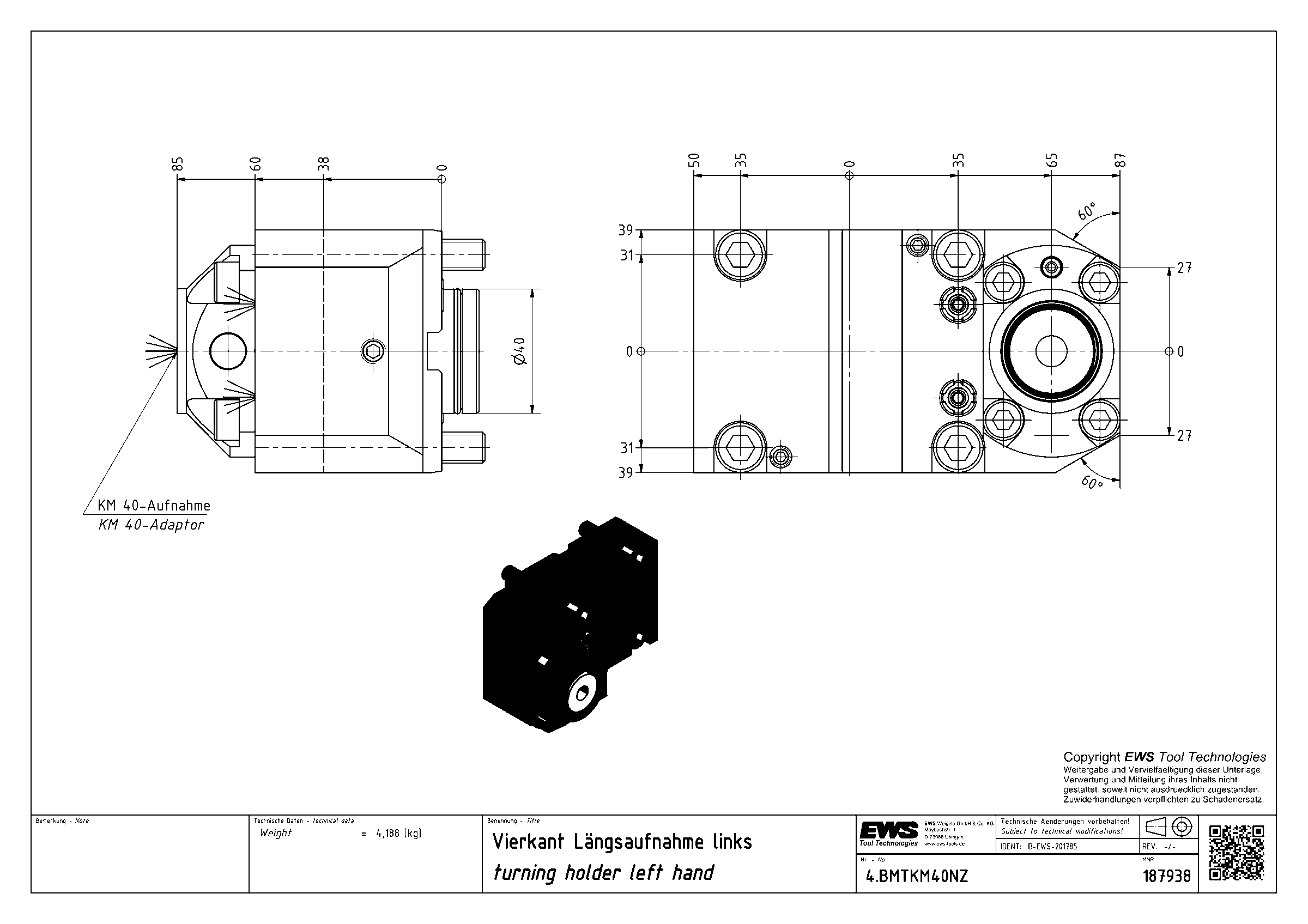

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Державки токарные левые EWS, присоединение к станку BMT — 3 позиции серии, EWS.

АртикулПрисоединение к станкуПрисоединение инструментаВ список
4.BMTKM32NTY3BMT44KM 32
4.BMTKM40NZBMT40 DMG MoriKM 40Текущая
4.BMTKM40QSM200BMT68 MazakKM 40

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMTKM40NZ.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
