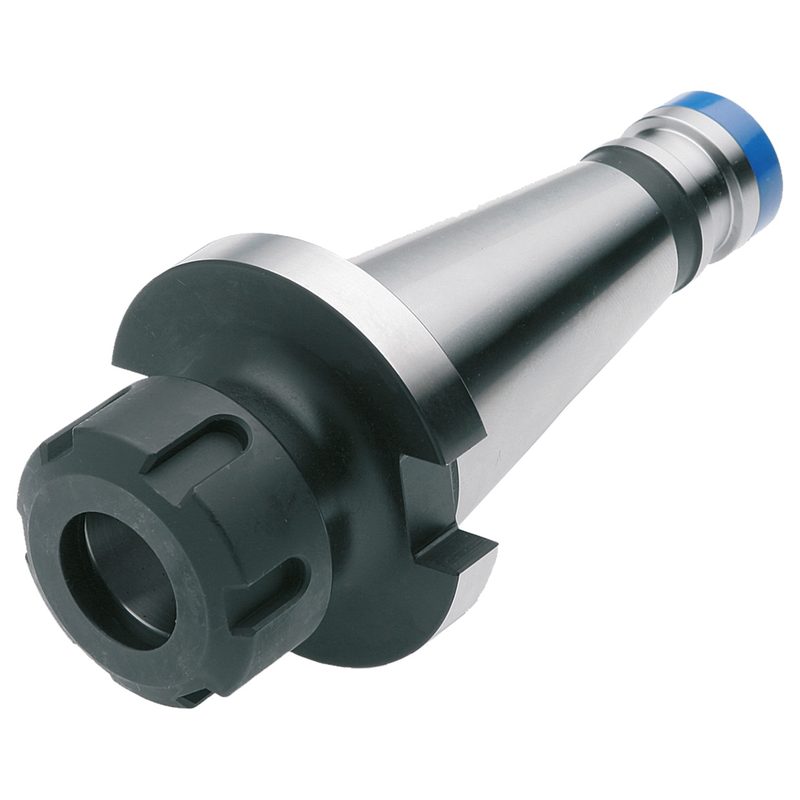

Цанговый патрон ER SK 40 - 3/26 - 80, ER 40, DIN 2080, 401.02.26
Kemmler · Цанговые патроны ER — DIN 2080 (SK, ISO 40/50) · арт. 401.02.26

Цанговый патрон ER SK 40 - 3/26 - 80, ER 40, DIN 2080, 401.02.26

Присоединение к станку (ADINTMS)DIN 2080
Присоединение инструмента (ADINTWS)Цанга ER, ISO 15488 (DIN 6499)
БалансировкаG6,3, 15 000 об/мин
Диапазон диаметров зажимаемого инструмента (DCONWS), мм3 – 26
EAN4250001004545
Форма хвостовика (CNSC)AD
Вылет (LPR)80 мм
Масса1,6 кг
Биение< 3 мкм
Конус / размер присоединенияSK 40
Резьба (THID)M16 x 2,0
Система / типоразмер472E | ER 40
Диаметр гайки (DLN)63 мм

Другие типоразмеры серии

Цанговые патроны ER — DIN 2080 (SK, ISO 40/50) — 7 позиций серии, Kemmler.

АртикулДиапазон диаметров зажимаемого инструмента (DCONWS), ммВылет (LPR), ммМасса, кгКонус / размер присоединенияСистема / типоразмерДиаметр гайки (DLN), ммВ список
301.02.162 – 16500,6SK 30430E | ER 2542
301.02.202 – 20500,6SK 30470E | ER 3250
401.02.162 – 16501SK 40430E | ER 2542
401.02.202 – 20501SK 40470E | ER 3250
401.02.263 – 26801,6SK 40472E | ER 4063Текущая
501.02.202 – 20633,2SK 50470E | ER 3250
501.02.263 – 26633,2SK 50472E | ER 4063

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 401.02.26.

Цанги2

  • 472E-SНаборы цанг ER40, 472E, 23-частный набор в деревянной подставке DIN 6499 B (ISO 15488 B), 472E-S
  • 472EP-SНабор цанг, 5 µm, ER40, 472EP, DIN 6499 B (ISO 15488 B), 472EP-S

Гайки цанговые1

  • 110.02.26Зажимная гайка ER 40, 3-26, сбалансированный, ISO 15488 (DIN 6499), 110.02.26

Запчасти к инструменту1

  • 101.02.15Регулировочные винты для патронов ER25 / ER32 / ER40, M16 x 2,0 - 20 мм, 101.02.15

Ключи и отвёртки1

  • 02.26Ключ для гаек, ER40, 2-26, Ø63 мм, 02.26

Документы по позиции

Для этой позиции документы пока не привязаны.
