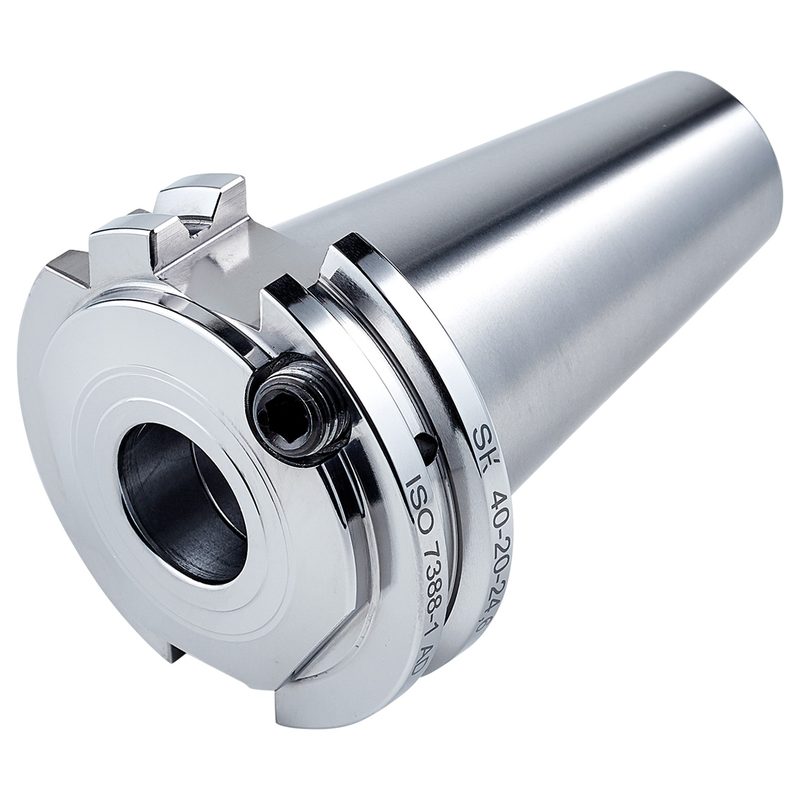

Гидропатрон SK 40 - 20 - 24,6, ISO 7388-1 AD [DIN 69871 AD], 402.H.20.024
Kemmler · Гидропатроны короткие — DIN 69871 / ISO 7388-1 (SK) · арт. 402.H.20.024

Гидропатрон SK 40 - 20 - 24,6, ISO 7388-1 AD [DIN 69871 AD], 402.H.20.024

Присоединение к станку (ADINTMS)ISO 7388-1 (DIN 69871)
Присоединение инструмента (ADINTWS)Гидравлический зажим
БалансировкаG2,5, 25 000 об/мин
Диаметр BD249,5 мм
Диаметр зажимаемого инструмента (DCONWS)20 мм
Размер под ключ (DRVS)5 мм
EAN4250000015320
Форма хвостовика (CNSC)AD
Вылет (LPR)24,6 мм
Макс. длина зажима (LSCX)52,5 мм
Масса1,3 кг
Биение< 3 мкм
Конус / размер присоединенияSK 40
Длина LBD15,5 мм

Другие типоразмеры серии

Гидропатроны короткие — DIN 69871 / ISO 7388-1 (SK) — 5 позиций серии, Kemmler.

АртикулМасса, кгВ список
402.H.20.0241,3Текущая
402.H.20.024.R.S1,2
402.H.20.024.RD.S1,2
402.H.20.024.RDC.S1,2
502.H.32.0303,9

Совместимость

Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 402.H.20.024.

Адаптеры с хвостовиком по DIN 698713

  • 402.H.20.024.R.SГидропатрон набор SK 40 - 20 - 24, ISO 7388-1 AD [DIN 69871 AD], 402.H.20.024.R.S
  • 402.H.20.024.RD.SГидропатрон набор SK 40 - 20 - 24, ISO 7388-1 AD [DIN 69871 AD], 402.H.20.024.RD.S
  • 402.H.20.024.RDC.SГидропатрон набор SK 40 - 20 - 24, ISO 7388-1 AD [DIN 69871 AD], 402.H.20.024.RDC.S

Переходники3

  • 701.R20-SПереходники для гидропатронов 5 частей набор в деревянном футляре, не герметичный по СОЖ 701.R20 - Ø 6, 8, 10, 12, 16, 701.R20-S
  • 701.RD20-SПереходники для гидропатронов уплотнённая 5 частей набор в деревянном футляре, герметичный по СОЖ 701.R20 - Ø 6, 8, 10, 12, 16, 701.RD20-S
  • 701.RDC20-SПереходники для гидропатронов уплотнённая 5 частей набор в деревянном футляре, Переходники уплотнённая с с каналами для СОЖ 701.R20 - Ø 6, 8, 10, 12, 16, 701.RDC20-S

Адаптеры с хвостовиком по JIS B 6339 (BT MAS)1

  • M.800.H20Прибор для проверки усилия зажима 20 мм, для гидропатронов, M.800.H20

Ключи и отвёртки1

  • T-5-100Шестигранная отвёртка с поперечная рукоятка (Т-образная рукоятка) 5 мм, LB=100 мм, T-5-100
