Kemmler · Держатели свёрл — DIN 69871 / ISO 7388-1 (SK) · арт. 403.51.20

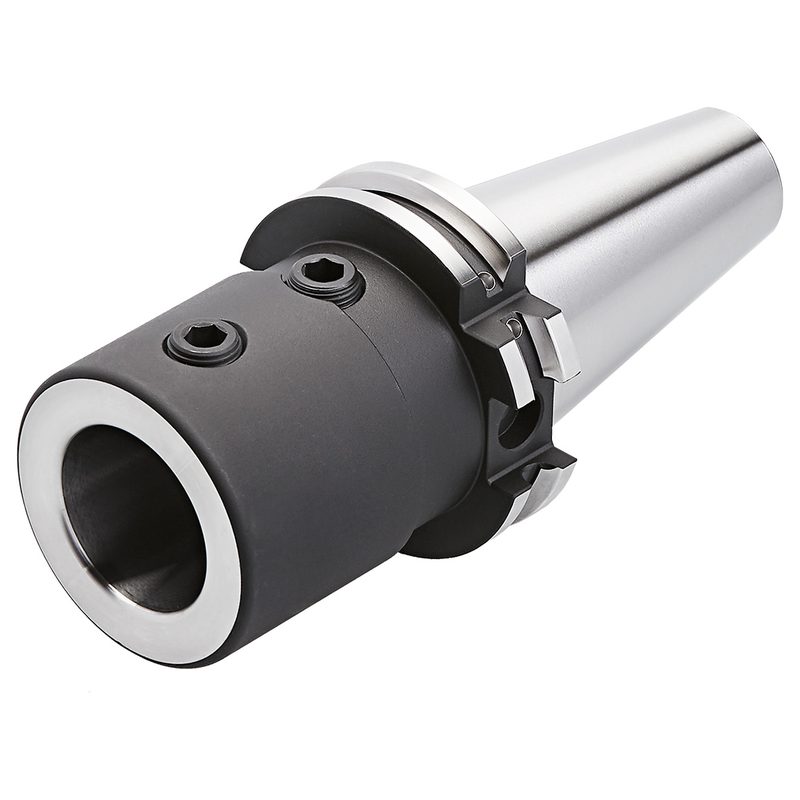

Держатель свёрл для сверл со сменными пластинами, E1 SK 40 - 20 - 65, ISO 7388-1 AD/AF [DIN 69871 AD/B], 403.51.20

Присоединение к станку (ADINTMS)	ISO 7388-1 (DIN 69871)
Присоединение инструмента (ADINTWS)	DIN 6595 (держатель свёрл)
Балансировка	G6,3, 15 000 об/мин
Наружный диаметр (BD)	40 мм
Диаметр зажимаемого инструмента (DCONWS)	20 мм
EAN	4250001107208
Форма хвостовика (CNSC)	AD/AF (AD/B)
Вылет (LPR)	65 мм
Масса	1,4 кг
Биение	< 4 мкм
Конус / размер присоединения	SK 40
Допуск посадочного отверстия (TDCON)	H4

Другие типоразмеры серии

Держатели свёрл — DIN 69871 / ISO 7388-1 (SK) — 8 позиций серии, Kemmler.

Артикул	Наружный диаметр (BD), мм	Диаметр зажимаемого инструмента (DCONWS), мм	Вылет (LPR), мм	Масса, кг	Конус / размер присоединения	В список
403.51.20	40	20	65	1,4	SK 40	Текущая
403.51.25	45	25	70	1,4	SK 40
403.51.32	52	32	75	1,5	SK 40
403.51.40	65	40	115	3,5	SK 40
503.51.20	40	20	70	3	SK 50
503.51.25	45	25	70	3	SK 50
503.51.32	52	32	70	3	SK 50
503.51.40	60	40	80	3,3	SK 50

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 403.51.20.

102.91.10Зажимной винт M10x1x10 без центр для держатель сверл со сменными пластинами D= 16 / 20 мм, 102.91.10
102.93.10Зажимной винт M10x1x14 с центр для держатель сверл со сменными пластинами D= 16 / 20 мм, 102.93.10
