Kemmler · Гидропатроны ST — DIN 69871 / ISO 7388-1 (SK) · арт. 403.H.20.080.R.S

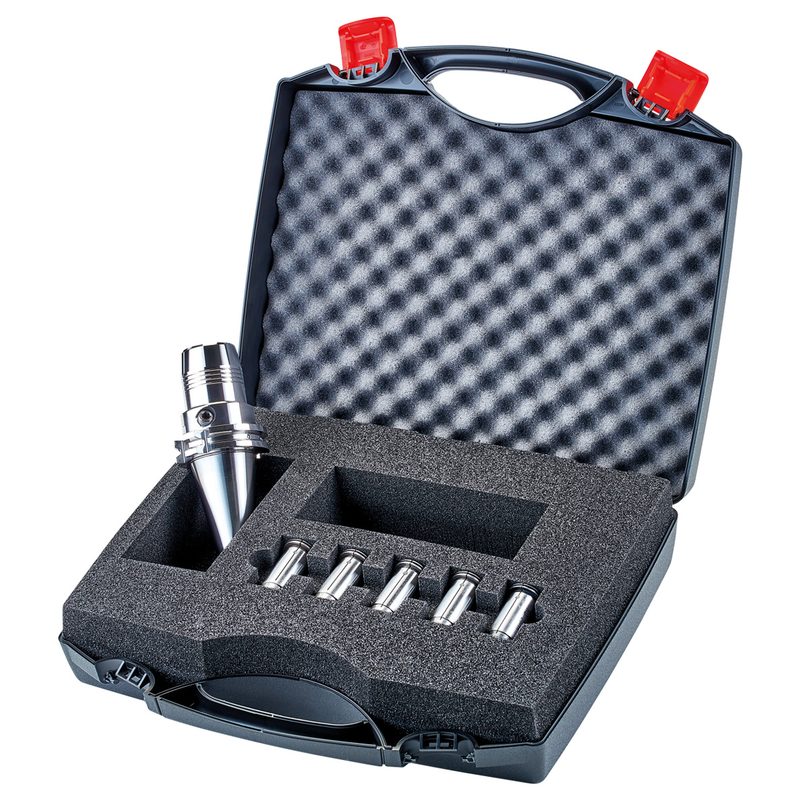

Гидропатрон набор SK 40 - 20 - 80, ISO 7388-1 AD/AF [DIN 69871 AD/B], 403.H.20.080.R.S

EAN	4250000016082
Масса	3 кг

Другие типоразмеры серии

Гидропатроны ST — DIN 69871 / ISO 7388-1 (SK) — 13 позиций серии, Kemmler.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

Артикул	Масса, кг	Наружный диаметр (BD), мм	Диаметр BD2, мм	Диаметр зажимаемого инструмента (DCONWS), мм	Макс. длина зажима (LSCX), мм	Резьба (THID)	Длина LBD1, мм	В список
403.H.08.080	1,3	28	49,8	8	38,5	M6	41,9
403.H.10.080	1,3	30	49,8	10	41	M8x1	42,1
403.H.12.080	1,4	32	49,8	12	46	M8x1	42,2
403.H.14.080	1,4	34	49,8	14	46	M10x1	42,4
403.H.16.080	1,5	38	49,8	16	47,5	M12x1	42,8
403.H.18.080	1,5	40	49,8	18	49	M12x1	42,9
403.H.20.080	1,3	42	49,8	20	52,5	M12x1	43,1
403.H.20.080.R.S	3	—	—	—	—	—	—	Текущая
403.H.20.080.RD.S	1,2	—	—	—	—	—	—
403.H.20.080.RDC.S	1,2	—	—	—	—	—	—
403.H.25.080	2,3	57	66	25	59,5	M16x1	27,2
403.H.32.080	2,3	63	74,8	32	63	M16x1	23,8

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 403.H.20.080.R.S.

T-5-100Шестигранная отвёртка с поперечная рукоятка (Т-образная рукоятка) 5 мм, LB=100 мм, T-5-100

У этих позиций 403.H.20.080.R.S указан производителем как подходящий.

403.H.20.080Гидропатрон SK 40 - 20 - 80, ISO 7388-1 AD/AF [DIN 69871 AD/B], 403.H.20.080

Для этой позиции документы пока не привязаны.
