Kemmler · Штревели · арт. 405.20.60

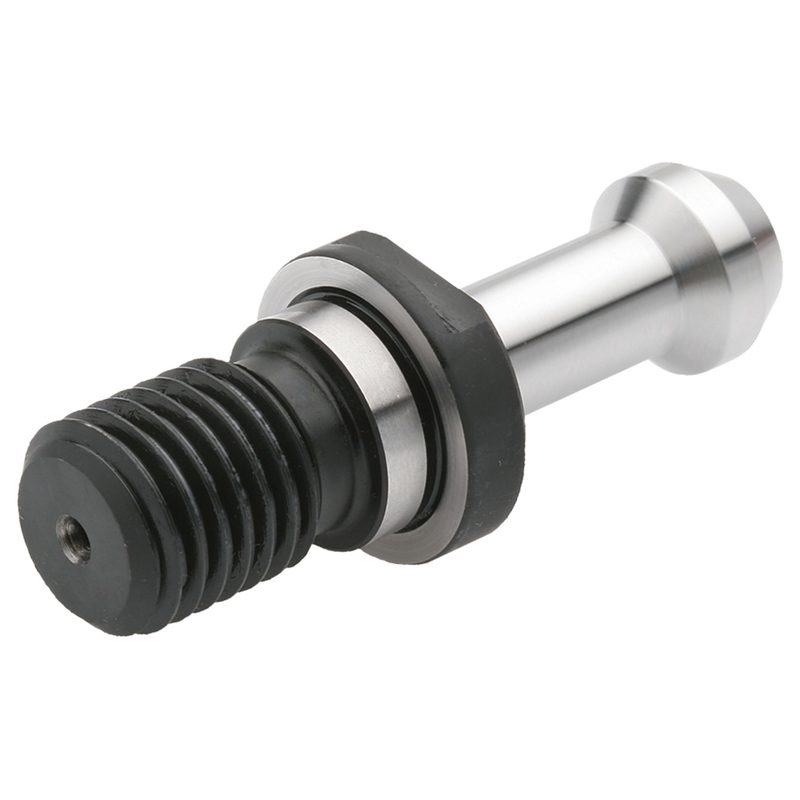

Штревель ISO 7388-3, Форма JF, M16, 60°, без сквозного отверстия, без O-кольца, ранее JIS B 6339 (MAS 403 BT), 405.20.60

Диаметр BD1	15 мм
Диаметр BD2	10 мм
Диаметр BD4	17 мм
Резьба штревеля (CRKS)	M16
Размер под ключ (DRVS)	19 мм
EAN	4250001008048
Функциональная длина (LF)	35 мм
Масса	0,08 кг
Стандарт	ISO 7388-3
Общая длина (OAL)	60 мм
Форма хвостовика	JF
Конус / размер присоединения	конус 40
Момент затяжки (TQ)	50 Н·м
Размер BHTA (по чертежу производителя)	60 мм
Размер LB1 (по чертежу производителя)	28 мм

Другие типоразмеры серии

Штревели — 52 позиции серии, Kemmler.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Штревели.

Артикул	Функциональная длина (LF), мм	Масса, кг	Стандарт	Общая длина (OAL), мм	Конус / размер присоединения	Диаметр BD2, мм	В список
404.20.16.20	19,1	0,1	Werksnorm	47,5	конус 40	12,95
404.20.16.21	16,26	0,05	CAT metrisch	41,26	конус 40	12,45
404.20.16.22	16,26	0,1	CAT metrisch	41,26	конус 40	12,45
404.20.16.30	16,4	0,1	ISO 7388-3	44,5	конус 40	12,95
405.20.45	35	0,08	ISO 7388-3	60	конус 40	10
405.20.45.21	32	0,06	Werksnorm	57	конус 40	10
405.20.60	35	0,08	ISO 7388-3	60	конус 40	10	Текущая
405.20.60.21	32	0,1	Werksnorm	57	конус 40	10
405.20.90	35	0,08	ISO 7388-3	60	конус 40	10
405.20.90.21	32	0,1	Werksnorm	57	конус 40	10
406.20.45	35	0,05	ISO 7388-3	60	конус 40	10
406.20.45.21	32	0,1	Werksnorm	57	конус 40	10

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 405.20.60.

800.010Универсальный динамометрический ключ 20 - 100 Н·м, 800.010
800.20.19Вставка динамометрического ключа SW19 для штревель SK 40 / BT 40 / M16, 800.20.19
800.030Универсальный динамометрический ключ 60 - 300 Н·м, 800.030
