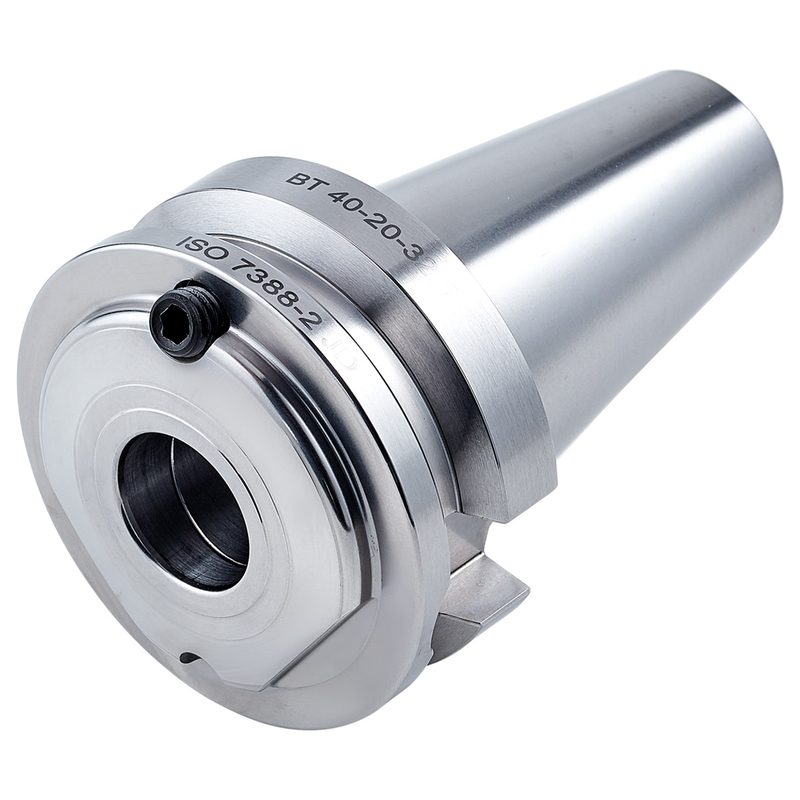

Гидропатрон BT 40 - 20 - 32,5, ISO 7388-2 JD [JIS B 6339 AD], 405.H.20.032
Kemmler · Гидропатроны короткие — ISO 7388-2 / MAS-BT · арт. 405.H.20.032

Гидропатрон BT 40 - 20 - 32,5, ISO 7388-2 JD [JIS B 6339 AD], 405.H.20.032

Присоединение к станку (ADINTMS)ISO 7388-2 (MAS-BT)
Присоединение инструмента (ADINTWS)Гидравлический зажим
БалансировкаG2,5, 25 000 об/мин
Диаметр BD249,5 мм
Диаметр зажимаемого инструмента (DCONWS)20 мм
Размер под ключ (DRVS)5 мм
EAN4250000015337
Форма хвостовика (CNSC)JD (AD)
Вылет (LPR)32,5 мм
Длина зажима (LSC)52,5 мм
Масса1,3 кг
Биение< 3 мкм
Конус / размер присоединенияBT 40
Длина LBD15,5 мм

Другие типоразмеры серии

Гидропатроны короткие — ISO 7388-2 / MAS-BT — 4 позиции серии, Kemmler.

АртикулМасса, кгВ список
405.H.20.0321,3Текущая
405.H.20.032.R.S1,2
405.H.20.032.RD.S1,2
405.H.20.032.RDC.S2,5

Совместимость

Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 405.H.20.032.

Адаптеры с хвостовиком по JIS B 6339 (BT MAS)4

  • 405.H.20.032.R.SГидропатрон набор BT 40 - 20 - 32,5, ISO 7388-2 JD [JIS B 6339 AD], 405.H.20.032.R.S
  • 405.H.20.032.RD.SГидропатрон набор BT 40 - 20 - 32,5, ISO 7388-2 JD [JIS B 6339 AD], 405.H.20.032.RD.S
  • 405.H.20.032.RDC.SГидропатрон набор BT 40 - 20 - 32,5, ISO 7388-2 JD [JIS B 6339 AD], 405.H.20.032.RDC.S
  • M.800.H20Прибор для проверки усилия зажима 20 мм, для гидропатронов, M.800.H20

Переходники3

  • 701.R20-SПереходники для гидропатронов 5 частей набор в деревянном футляре, не герметичный по СОЖ 701.R20 - Ø 6, 8, 10, 12, 16, 701.R20-S
  • 701.RD20-SПереходники для гидропатронов уплотнённая 5 частей набор в деревянном футляре, герметичный по СОЖ 701.R20 - Ø 6, 8, 10, 12, 16, 701.RD20-S
  • 701.RDC20-SПереходники для гидропатронов уплотнённая 5 частей набор в деревянном футляре, Переходники уплотнённая с с каналами для СОЖ 701.R20 - Ø 6, 8, 10, 12, 16, 701.RDC20-S

Ключи и отвёртки1

  • T-5-100Шестигранная отвёртка с поперечная рукоятка (Т-образная рукоятка) 5 мм, LB=100 мм, T-5-100
