![Оправка для насадных фрез комбинированная BT 40 - 40 - 60, ISO 7388-2 JD/JF [JIS B 6339 AD/B], 406.10.40](/media/kemmler/50226b06f85b.jpg)
Kemmler · Оправки для насадных фрез комбинированные — ISO 7388-2 / MAS-BT · арт. 406.10.40

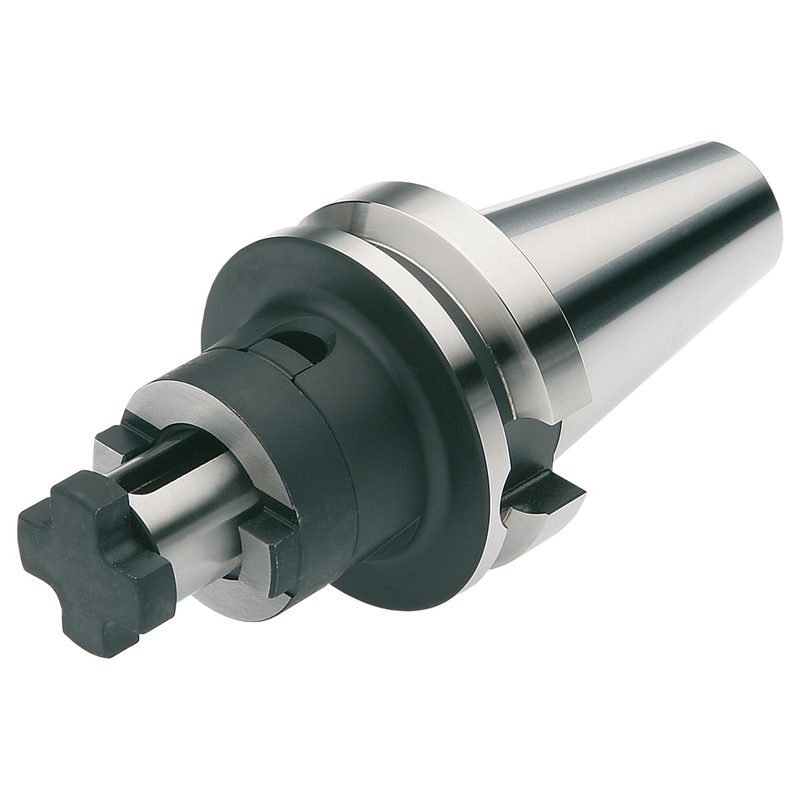

Оправка для насадных фрез комбинированная BT 40 - 40 - 60, ISO 7388-2 JD/JF [JIS B 6339 AD/B], 406.10.40
| Присоединение к станку (ADINTMS) | ISO 7388-2 (MAS-BT) |
|---|---|
| Присоединение инструмента (ADINTWS) | DIN 6358 (комбинированная шпонка) |
| Балансировка | G6,3, 15 000 об/мин |
| Наружный диаметр (BD) | 70 мм |
| Диаметр зажимаемого инструмента (DCONWS) | 40 мм |
| EAN | 4250001007805 |
| Форма хвостовика (CNSC) | JD/JF (AD/B) |
| Функциональная длина LF1 | 60 мм |
| Функциональная длина LF2 | 46 мм |
| Мин. длина зажима (LSCN) | 27 мм |
| Макс. длина зажима (LSCX) | 41 мм |
| Масса | 2,1 кг |
| Биение | < 5 мкм |
| Конус / размер присоединения | BT 40 |
| Допуск посадочного отверстия (TDCON) | h6 |
Другие типоразмеры серии
Оправки для насадных фрез комбинированные — ISO 7388-2 / MAS-BT — 28 позиций серии, Kemmler.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по JIS B 6339 (BT MAS).
| Артикул | Наружный диаметр (BD), мм | Диаметр зажимаемого инструмента (DCONWS), мм | Форма хвостовика (CNSC) | Макс. длина зажима (LSCX), мм | Масса, кг | Конус / размер присоединения | В список |
|---|---|---|---|---|---|---|---|
| 406.10.27 | 48 | 27 | JD/JF (AD/B) | 33 | 1,5 | BT 40 | |
| 406.10.27.1 | 48 | 27 | JD/JF (AD/B) | 33 | 2,2 | BT 40 | |
| 406.10.27.2 | 48 | 27 | JD/JF (AD/B) | 33 | 2,2 | BT 40 | |
| 406.10.32 | 58 | 32 | JD/JF (AD/B) | 38 | 1,8 | BT 40 | |
| 406.10.32.1 | 58 | 32 | JD/JF (AD/B) | 38 | 2,6 | BT 40 | |
| 406.10.32.2 | 58 | 32 | JD/JF (AD/B) | 38 | 2,6 | BT 40 | |
| 406.10.40 | 70 | 40 | JD/JF (AD/B) | 41 | 2,1 | BT 40 | Текущая |
| 406.10.40.1 | 70 | 40 | JD/JF (AD/B) | 41 | 3 | BT 40 | |
| 406.10.40.2 | 70 | 40 | JD/JF (AD/B) | 41 | 5,3 | BT 40 | |
| 506.10.16 | 32 | 16 | JD/JF (AD/B) | 27 | 3,8 | BT 50 | |
| 506.10.16.2 | 32 | 16 | JD/JF (AD/B) | 27 | 3,8 | BT 50 | |
| 506.10.22 | 40 | 22 | JD/JF (AD/B) | 31 | 4,1 | BT 50 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 406.10.40.
Запчасти к инструменту4
- 101.10.40Кольца-поводки DIN 6366 Ø 40 мм, 101.10.40
- 101.10.40KШпонка 10x8x32, для оправка комбинированная инструмент Ø40 мм, 101.10.40K
- 102.10.40Затяжные винты для фрез DIN 6367 M20, 102.10.40
- 102.11.40Затяжные винты для фрез DIN 6367 M20 со сквозным отверстием, 102.11.40
Ключи и отвёртки1
- 10.40Ключ для гаек для насадные оправки Ø 40, M20, DIN 6368, 10.40
