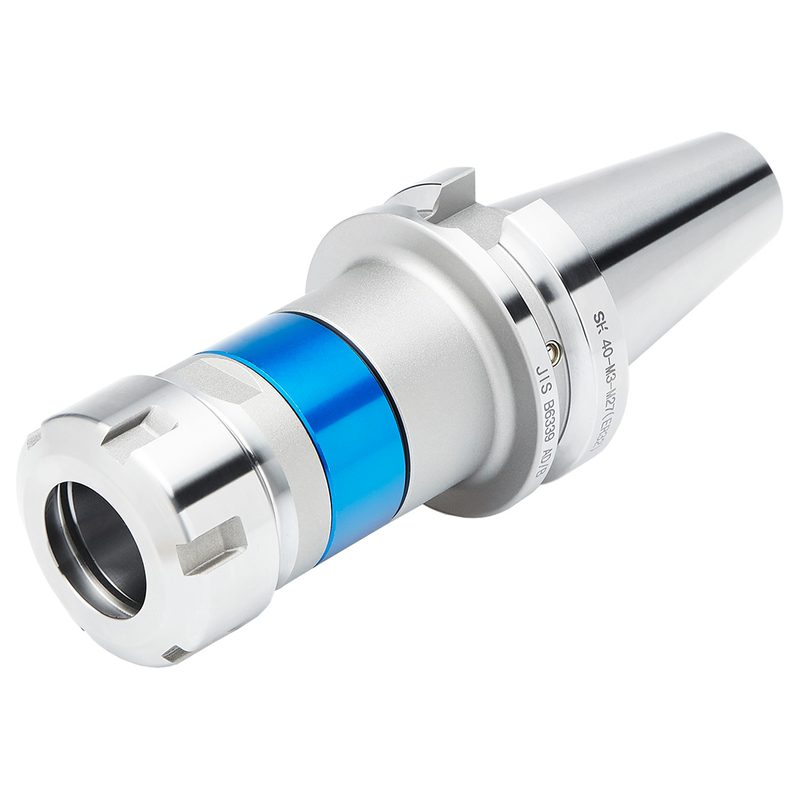

![Резьбонарезной патрон для синхронизацией BT 40 - M3-M33 - 115, ER 40, ISO 7388-2 JD/JF [JIS B 6339 AD/B], 406.16.02.26](/media/kemmler/e0d784f0ecb7.jpg)
Kemmler · Резьбонарезные патроны для синхронной подачи — ISO 7388-2 / MAS-BT · арт. 406.16.02.26
Резьбонарезной патрон для синхронизацией BT 40 - M3-M33 - 115, ER 40, ISO 7388-2 JD/JF [JIS B 6339 AD/B], 406.16.02.26
| Присоединение к станку (ADINTMS) | ISO 7388-2 (MAS-BT) |
|---|---|
| Балансировка | G6,3, 15 000 об/мин |
| Диапазон диаметров зажимаемого инструмента (DCONWS), мм | M3 – M33 |
| EAN | 4250001108915 |
| Форма хвостовика (CNSC) | JD/JF (AD/B) |
| Вылет (LPR) | 115 мм |
| Масса | 2,5 кг |
| Биение | < 60 мкм |
| Конус / размер присоединения | BT 40 |
| Система / типоразмер | 472E | ER 40 |
| Диаметр гайки (DLN) | 63 мм |
| Компенсация длины (LCOMP) | 0,5 мм |
Другие типоразмеры серии
Резьбонарезные патроны для синхронной подачи — ISO 7388-2 / MAS-BT — 10 позиций серии, Kemmler.
| Артикул | Диапазон диаметров зажимаемого инструмента (DCONWS), мм | Вылет (LPR), мм | Масса, кг | Конус / размер присоединения | Система / типоразмер | Диаметр гайки (DLN), мм | В список |
|---|---|---|---|---|---|---|---|
| 406.16.02.10 | M3 – M12 | 81 | 1,2 | BT 40 | 426E | ER 16 SW25 | 28 | |
| 406.16.02.13 | M3 – M16 | 85 | 1,3 | BT 40 | 428E | ER 20 | 34 | |
| 406.16.02.16 | M3 – M20 | 89 | 1,4 | BT 40 | 430E | ER 25 | 42 | |
| 406.16.02.20 | M3 – M27 | 110 | 1,8 | BT 40 | 470E | ER 32 | 50 | |
| 406.16.02.26 | M3 – M33 | 115 | 2,5 | BT 40 | 472E | ER 40 | 63 | Текущая |
| 506.16.02.10 | M3 – M12 | 95 | 4 | BT 50 | 426E | ER 16 SW25 | 28 | |
| 506.16.02.13 | M3 – M16 | 100 | 4 | BT 50 | 428E | ER 20 | 34 | |
| 506.16.02.16 | M3 – M20 | 110 | 4,1 | BT 50 | 430E | ER 25 | 42 | |
| 506.16.02.20 | M3 – M27 | 120 | 4,5 | BT 50 | 470E | ER 32 | 50 | |
| 506.16.02.26 | M3 – M33 | 120 | 4,9 | BT 50 | 472E | ER 40 | 63 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 406.16.02.26.
Цанги3
- 472G-SНаборы цанг ER40, 472E, 11-частный набор DIN 6499 B (ISO 15488 B) в деревянной подставке, с внутренним квадратом для метчиков, 472G-S
- 472GA-SНаборы цанг 472GA, ER40, 11-частный набор DIN 6499 B (ISO 15488 B) в деревянной подставке, - с внутренним квадратом для метчиков - с уплотнением для внутреннего подвода СОЖ, 472GA-S
- 472GC-SНаборы цанг 472GC/ER40, 472E, 11-частный набор DIN 6499 B (ISO 15488 B) в деревянной подставке, - С внутренним квадратом для метчиков - уплотнением и каналами для СОЖ, 472GC-S
Ключи и отвёртки1
- 02.26Ключ для гаек, ER40, 2-26, Ø63 мм, 02.26
