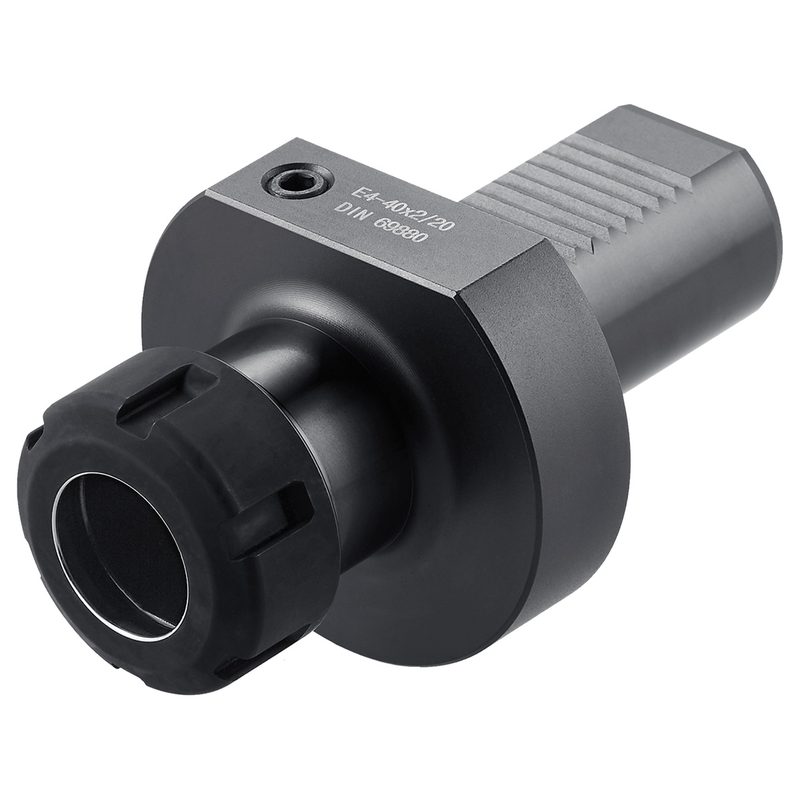

Цанговый патрон ER - Форма E4 E4 - 40 x 2/16, ER 25, DIN ISO 10889 [DIN 69880] - VDI, 409.02.16
Kemmler · Цанговые патроны ER, форма E4 — VDI (DIN 69880 / ISO 10889-1) · арт. 409.02.16

Цанговый патрон ER - Форма E4 E4 - 40 x 2/16, ER 25, DIN ISO 10889 [DIN 69880] - VDI, 409.02.16

Присоединение к станку (ADINTMS)VDI (DIN 69880) — 40
Присоединение инструмента (ADINTWS)Цанга ER, ISO 15488 (DIN 6499)
Материал корпуса (BMC)сталь
Диаметр хвостовика / присоединения (DCONMS)40 мм
Диапазон диаметров зажимаемого инструмента (DCONWS), мм2 – 16
Диаметр фланца (DF)83 мм
Размер (по каталогу)E4 - 40 × 2 - 16
EAN4250001008239
Исполнение по направлению (HAND)нейтральное
Вылет (LPR)75 мм
Масса1,75 кг
Система / типоразмер430E | ER 25
Диаметр гайки (DLN)42 мм
Размер FLGT (по чертежу производителя)22 мм
Размер HTB132,5 мм
Размер HTB241,5 мм

Другие типоразмеры серии

Цанговые патроны ER, форма E4 — VDI (DIN 69880 / ISO 10889-1) — 12 позиций серии, Kemmler.

АртикулПрисоединение к станку (ADINTMS)Диаметр хвостовика / присоединения (DCONMS), ммДиапазон диаметров зажимаемого инструмента (DCONWS), ммДиаметр фланца (DF), ммРазмер (по каталогу)Вылет (LPR), ммСистема / типоразмерВ список
169.02.10VDI (DIN 69880) — 16161 – 1040E4 - 16 × 1 - 1040426E | ER 16
209.02.10VDI (DIN 69880) — 20201 – 1050E4 - 20 × 1 - 1042426E | ER 16
209.02.16VDI (DIN 69880) — 20202 – 1650E4 - 20 × 2 - 1646430E | ER 25
259.02.16VDI (DIN 69880) — 25252 – 1658E4 - 25 × 2 - 1655430E | ER 25
259.02.20VDI (DIN 69880) — 25252 – 2058E4 - 25 × 2 - 2055470E | ER 32
309.02.16VDI (DIN 69880) — 30302 – 1668E4 - 30 × 2 - 1657430E | ER 25
309.02.20VDI (DIN 69880) — 30302 – 2068E4 - 30 × 2 - 2075470E | ER 32
309.02.26VDI (DIN 69880) — 30303 – 2668E4 - 30 × 3 - 2675472E | ER 40
409.02.16VDI (DIN 69880) — 40402 – 1683E4 - 40 × 2 - 1675430E | ER 25Текущая
409.02.20VDI (DIN 69880) — 40402 – 2083E4 - 40 × 2 - 2075470E | ER 32
409.02.26VDI (DIN 69880) — 40403 – 2683E4 - 40 × 3 - 2675472E | ER 40
509.02.26VDI (DIN 69880) — 50503 – 2698E4 - 50 × 3 - 2675472E | ER 40

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 409.02.16.

Цанги2

  • 430E-SНаборы цанг ER25, 430E, 15-частный набор в деревянной подставке, DIN 6499 B (ISO 15488 B), 430E-S
  • 430EP-SНабор цанг, 5 µm, ER25, 430EP, DIN 6499 B (ISO 15488 B), 430EP-S

Гайки цанговые1

  • 110.02.16Зажимная гайка ER 25, 2-16, сбалансированный, ISO 15488 (DIN 6499), 110.02.16

Запчасти к инструменту1

  • Z.409.RINGO-кольцо для хвостовик VDI 40, DIN ISO 10889 [DIN 69880] - VDI, Z.409.RING

Ключи и отвёртки1

  • 02.16Ключ для гаек, ER25, 2-16, Ø42 мм, 02.16
