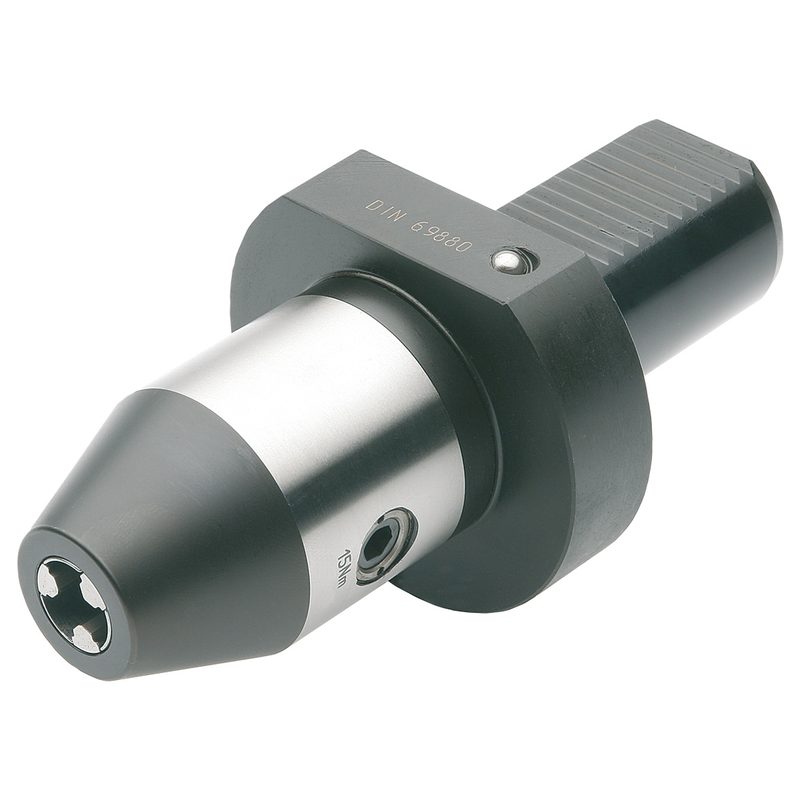

Сверлильный патрон CNC 40 - 1/13 - 93, DIN ISO 10889 [DIN 69880] - VDI, 409.15.13
Kemmler · Сверлильные патроны CNC — VDI (DIN 69880 / ISO 10889-1) · арт. 409.15.13

Сверлильный патрон CNC 40 - 1/13 - 93, DIN ISO 10889 [DIN 69880] - VDI, 409.15.13

Присоединение к станку (ADINTMS)VDI (DIN 69880) — 40
Диаметр BD250 мм
Материал корпуса (BMC)сталь
Диаметр хвостовика / присоединения (DCONMS)40 мм
Диапазон диаметров зажимаемого инструмента (DCONWS), мм1,0 – 13
Диаметр фланца (DF)83 мм
Размер под ключ (DRVS)6 мм
EAN4250001008307
Исполнение по направлению (HAND)нейтральное
Вылет (LPR)93 мм
Масса2,6 кг
Размер FLGT (по чертежу производителя)22 мм

Другие типоразмеры серии

Сверлильные патроны CNC — VDI (DIN 69880 / ISO 10889-1) — 7 позиций серии, Kemmler.

АртикулПрисоединение к станку (ADINTMS)Диаметр хвостовика / присоединения (DCONMS), ммДиапазон диаметров зажимаемого инструмента (DCONWS), ммДиаметр фланца (DF), ммВылет (LPR), ммМасса, кгВ список
209.15.13VDI (DIN 69880) — 20201,0 – 1350901,3
309.15.13VDI (DIN 69880) — 30301,0 – 1368932
309.15.16VDI (DIN 69880) — 30302,5 – 1668982
409.15.13VDI (DIN 69880) — 40401,0 – 1383932,6Текущая
409.15.16VDI (DIN 69880) — 40402,5 – 1683982,6
509.15.13VDI (DIN 69880) — 50501,0 – 13981013
509.15.16VDI (DIN 69880) — 50502,5 – 16981063

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 409.15.13.

Запчасти к инструменту1

  • Z.409.RINGO-кольцо для хвостовик VDI 40, DIN ISO 10889 [DIN 69880] - VDI, Z.409.RING

Ключи и отвёртки1

  • T-6-100Шестигранная отвёртка с поперечная рукоятка (Т-образная рукоятка) 6 мм, LB=100 мм, T-6-100
