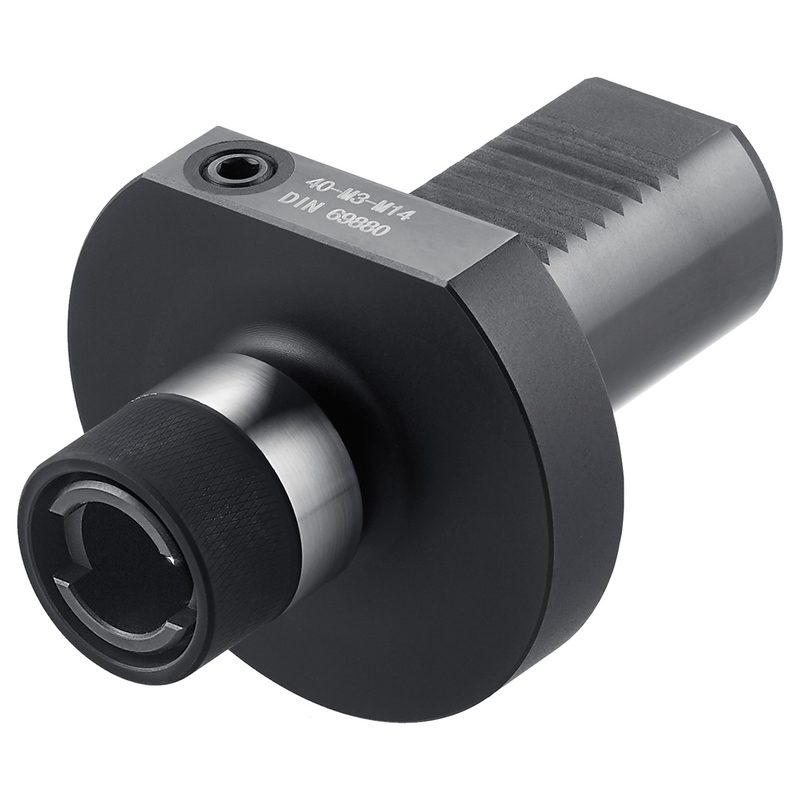

Быстросменный резьбонарезной патрон 40 - M5-M22 - Gr.2, DIN ISO 10889 [DIN 69880] - VDI, 409.16.20.1
Kemmler · Резьбонарезные патроны без компенсации длины — VDI (DIN 69880 / ISO 10889-1) · арт. 409.16.20.1

Быстросменный резьбонарезной патрон 40 - M5-M22 - Gr.2, DIN ISO 10889 [DIN 69880] - VDI, 409.16.20.1

Присоединение к станку (ADINTMS)VDI (DIN 69880) — 40
Присоединение инструмента (ADINTWS)Быстросменное крепление SWB
Диаметр BD253 мм
Материал корпуса (BMC)сталь
Диаметр хвостовика / присоединения (DCONMS)40 мм
Диаметр зажимаемого инструмента (DCONWS)31 мм
Диаметр фланца (DF)83 мм
EAN4250001008376
Исполнение по направлению (HAND)нейтральное
Вылет (LPR)77 мм
Масса2,1 кг
Диапазон зажимаM5 - M22
Размер FLGT (по чертежу производителя)16 мм
Группа размера (SZID)2

Другие типоразмеры серии

Резьбонарезные патроны без компенсации длины — VDI (DIN 69880 / ISO 10889-1) — 4 позиции серии, Kemmler.

АртикулПрисоединение к станку (ADINTMS)Диаметр BD2, ммДиаметр хвостовика / присоединения (DCONMS), ммДиаметр зажимаемого инструмента (DCONWS), ммДиаметр фланца (DF), ммВылет (LPR), ммДиапазон зажимаВ список
309.16.12.1VDI (DIN 69880) — 303630196855M3 - M14
309.16.20.1VDI (DIN 69880) — 305330316877M5 - M22
409.16.12.1VDI (DIN 69880) — 403640198355M3 - M14
409.16.20.1VDI (DIN 69880) — 405340318377M5 - M22Текущая

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 409.16.20.1.

Патроны резьбонарезные1

  • 701.16.02-SБыстросменные вставки без муфта 10-частный набор M5/M22 Gr.2, в деревянном футляре 701.G02, 701.16.02-S

Переходники1

  • 16.00.0201Переходной адаптер для быстросменные вставки Gr. 2 на Gr. 1, 16.00.0201
