Kemmler · Радиальные блоки, форма B2, левые, короткие, с подводом СОЖ — VDI (DIN 69880 / ISO 10889-1) · арт. 409.32.25.IK

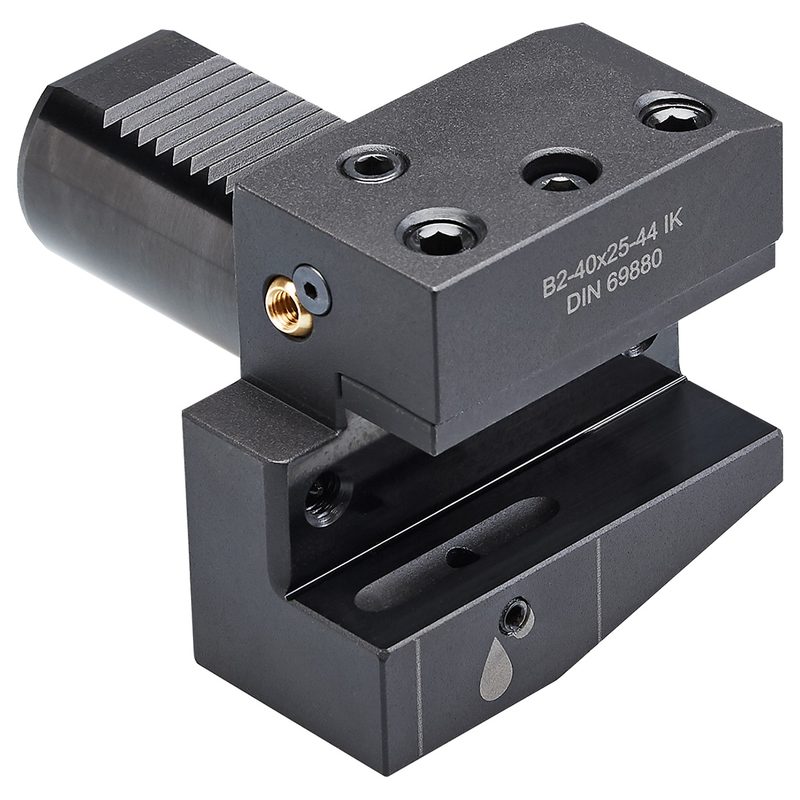

Радиальный блок инструмента - Форма B2 левый короткий B2 - 40 x 25 - 44, DIN ISO 10889 [DIN 69880] - VDI, 409.32.25.IK
| Присоединение к станку (ADINTMS) | VDI (DIN 69880) — 40 |
|---|---|
| Материал корпуса (BMC) | сталь |
| Диаметр хвостовика / присоединения (DCONMS) | 40 мм |
| Размер (по каталогу) | B2 - 40 x 25 x 44 |
| EAN | 4250001140205 |
| Исполнение по направлению (HAND) | левое |
| Высота по оси (HF) | 25 мм |
| Функциональная длина (LF) | 22 мм |
| Вылет (LPR) | 44 мм |
| Масса | 2,4 кг |
| Общая ширина (OAW) | 85 мм |
| Система / типоразмер | B2 |
| Размер HTB1 | 32,5 мм |
| Размер HTB2 | 48 мм |
| Размер RADW (по чертежу производителя) | 42,5 мм |
Другие типоразмеры серии
Радиальные блоки, форма B2, левые, короткие, с подводом СОЖ — VDI (DIN 69880 / ISO 10889-1) — 3 позиции серии, Kemmler.
| Артикул | Присоединение к станку (ADINTMS) | Диаметр хвостовика / присоединения (DCONMS), мм | Размер (по каталогу) | Функциональная длина (LF), мм | Вылет (LPR), мм | В список |
|---|---|---|---|---|---|---|
| 309.32.20.IK | VDI (DIN 69880) — 30 | 30 | B2 - 30 x 20 x 40 | 22 | 40 | |
| 409.32.25.IK | VDI (DIN 69880) — 40 | 40 | B2 - 40 x 25 x 44 | 22 | 44 | Текущая |
| 509.32.32.IK | VDI (DIN 69880) — 50 | 50 | B2 - 50 x 32 x 55 | 30 | 55 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 409.32.25.IK.
Запчасти к инструменту1
- Z.409.RINGO-кольцо для хвостовик VDI 40, DIN ISO 10889 [DIN 69880] - VDI, Z.409.RING
