Kemmler · Радиальные блоки, форма B4, левые, перевёрнутые, с подводом СОЖ — VDI (DIN 69880 / ISO 10889-1) · арт. 409.34.25.IK

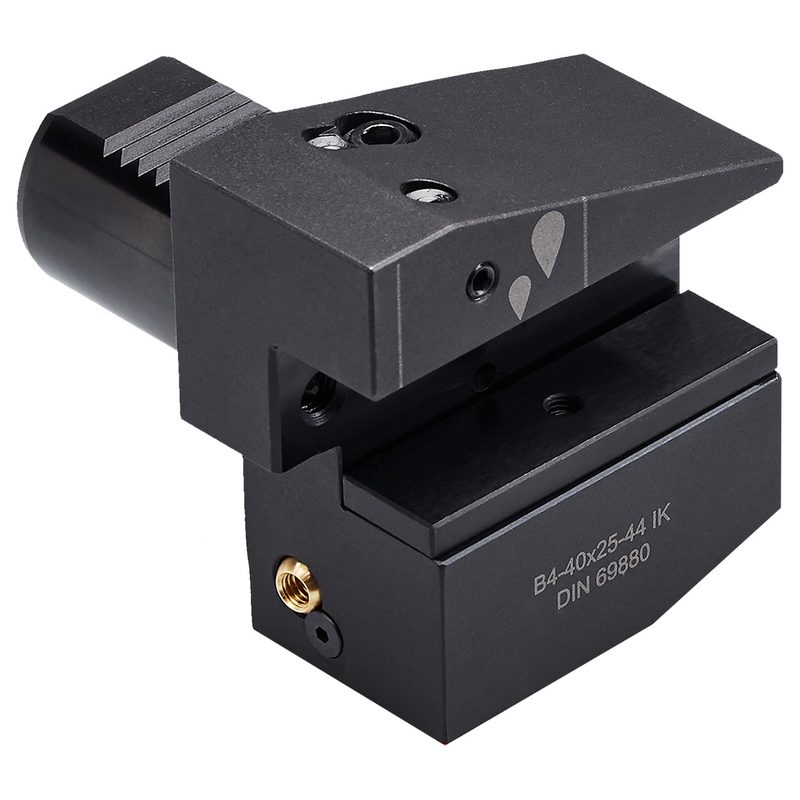

Радиальный блок инструмента - Форма B4 перевёрнутый левый короткий B4 - 40 x 25 - 44, DIN ISO 10889 [DIN 69880] - VDI, 409.34.25.IK

Присоединение к станку (ADINTMS)	VDI (DIN 69880) — 40
Материал корпуса (BMC)	сталь
Диаметр хвостовика / присоединения (DCONMS)	40 мм
Размер (по каталогу)	B4 - 40 x 25 x 44
EAN	4250001140229
Исполнение по направлению (HAND)	левое
Высота по оси (HF)	25 мм
Функциональная длина (LF)	22 мм
Вылет (LPR)	44 мм
Масса	2,3 кг
Общая ширина (OAW)	85 мм
Система / типоразмер	B4
Размер HTB1	42,5 мм
Размер HTB2	48 мм
Размер RADW (по чертежу производителя)	42,5 мм

Другие типоразмеры серии

Радиальные блоки, форма B4, левые, перевёрнутые, с подводом СОЖ — VDI (DIN 69880 / ISO 10889-1) — 3 позиции серии, Kemmler.

Артикул	Присоединение к станку (ADINTMS)	Диаметр хвостовика / присоединения (DCONMS), мм	Размер (по каталогу)	Функциональная длина (LF), мм	Вылет (LPR), мм	В список
309.34.20.IK	VDI (DIN 69880) — 30	30	B4 - 30 x 20 x 40	22	40
409.34.25.IK	VDI (DIN 69880) — 40	40	B4 - 40 x 25 x 44	22	44	Текущая
509.34.32.IK	VDI (DIN 69880) — 50	50	B4 - 50 x 32 x 55	30	55

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 409.34.25.IK.

Z.409.RINGO-кольцо для хвостовик VDI 40, DIN ISO 10889 [DIN 69880] - VDI, Z.409.RING

Для этой позиции документы пока не привязаны.

Нужна консультация по позиции — материал детали, аналог или срок поставки?
