Kemmler · Радиальные блоки, форма B8 — VDI (DIN 69880 / ISO 10889-1) · арт. 409.38.25

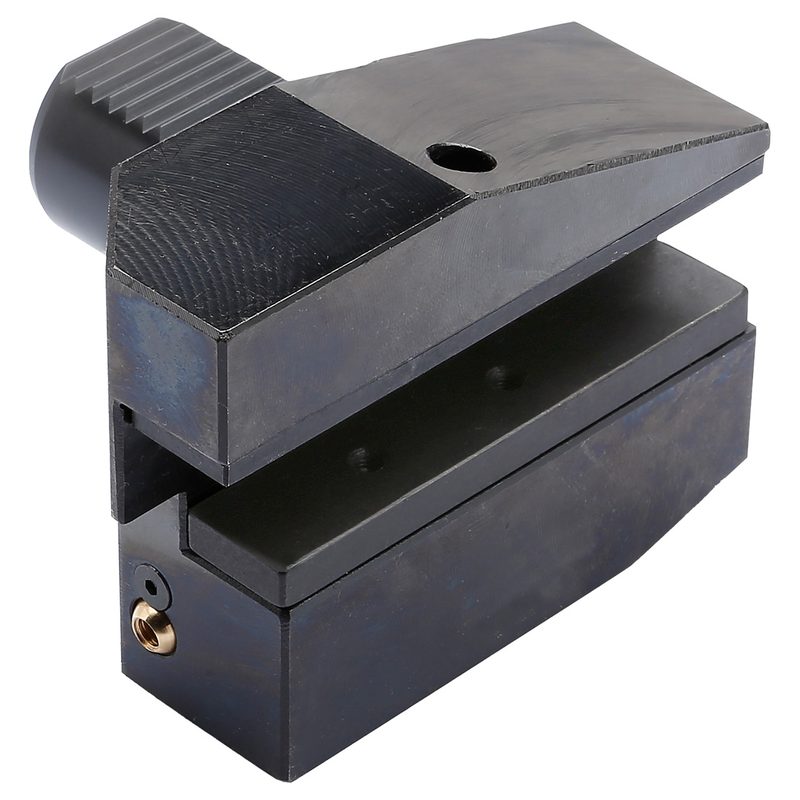

Радиальный блок инструмента - Форма B8 перевёрнутый левый длинный B8 - 40 x 25 - 44, DIN ISO 10889 [DIN 69880] - VDI, 409.38.25

Присоединение к станку (ADINTMS)	VDI (DIN 69880) — 40
Материал корпуса (BMC)	сталь
Диаметр хвостовика / присоединения (DCONMS)	40 мм
Размер (по каталогу)	B8 - 40 x 25 x 44
EAN	4250001096168
Исполнение по направлению (HAND)	левое
Высота по оси (HF)	25 мм
Функциональная длина (LF)	22 мм
Вылет (LPR)	44 мм
Масса	3,3 кг
Общая ширина (OAW)	118 мм
Система / типоразмер	B8
Размер HTB1	48 мм
Размер HTB2	42,5 мм
Размер RADW (по чертежу производителя)	75,5 мм

Другие типоразмеры серии

Радиальные блоки, форма B8 — VDI (DIN 69880 / ISO 10889-1) — 6 позиций серии, Kemmler.

Артикул	Присоединение к станку (ADINTMS)	Диаметр хвостовика / присоединения (DCONMS), мм	Размер (по каталогу)	Высота по оси (HF), мм	Функциональная длина (LF), мм	Вылет (LPR), мм	Общая ширина (OAW), мм	В список
169.38.12	VDI (DIN 69880) — 16	16	B8 - 16 x 12 x 24	12	13	24	58
209.38.16	VDI (DIN 69880) — 20	20	B8 - 20 x 16 x 30	16	16	30	75
259.38.16	VDI (DIN 69880) — 25	25	B8 - 25 × 16 × 30	16	16	30	75
309.38.20	VDI (DIN 69880) — 30	30	B8 - 30 x 20 x 40	20	22	40	100
409.38.25	VDI (DIN 69880) — 40	40	B8 - 40 x 25 x 44	25	22	44	118	Текущая
509.38.32	VDI (DIN 69880) — 50	50	B8 - 50 x 32 x 55	32	30	55	130

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 409.38.25.

Z.409.RINGO-кольцо для хвостовик VDI 40, DIN ISO 10889 [DIN 69880] - VDI, Z.409.RING

Для этой позиции документы пока не привязаны.
