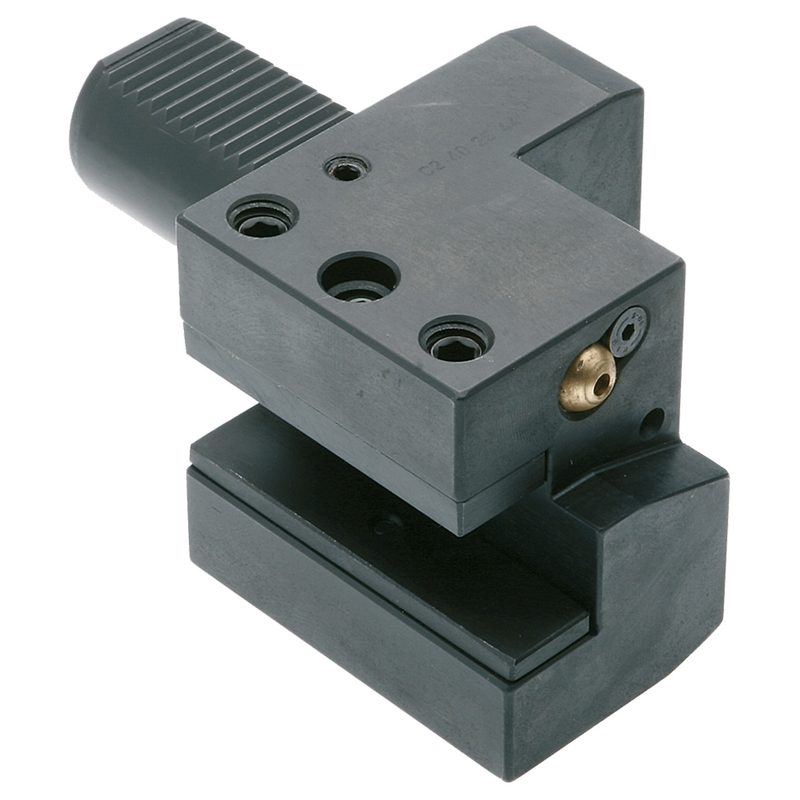

Осевой блок инструмента - Форма C2 левый C2 - 40 x 25, DIN ISO 10889 [DIN 69880] - VDI, 409.42.25
Kemmler · Осевые блоки, форма C2, левые — VDI (DIN 69880 / ISO 10889-1) · арт. 409.42.25

Осевой блок инструмента - Форма C2 левый C2 - 40 x 25, DIN ISO 10889 [DIN 69880] - VDI, 409.42.25

Присоединение к станку (ADINTMS)VDI (DIN 69880) — 40
Материал корпуса (BMC)сталь
Диаметр хвостовика / присоединения (DCONMS)40 мм
Размер (по каталогу)C2 - 40 x 25
EAN4250001008451
Исполнение по направлению (HAND)левое
Функциональная длина (LF)25,5 мм
Вылет (LPR)85 мм
Масса3,3 кг
Общая ширина (OAW)90 мм
Система / типоразмерC2
Размер HF1 (по чертежу производителя)25 мм
Размер HF2 (по чертежу производителя)20 мм
Размер HTB132,5 мм
Размер HTB248 мм
Размер RADW (по чертежу производителя)47,5 мм

Где найти у производителя

Магазин Kemmler · www.kemmler-shop.de

  • Откройте магазин Kemmler (kemmler-shop.de) и введите артикул 409.42.25 в строку поиска — карточка находится по полному артикулу.

Открыть поиск у производителя по артикулу 409.42.25 →

Другие типоразмеры серии

Осевые блоки, форма C2, левые — VDI (DIN 69880 / ISO 10889-1) — 6 позиций серии, Kemmler.

АртикулПрисоединение к станку (ADINTMS)Диаметр хвостовика / присоединения (DCONMS), ммРазмер (по каталогу)Функциональная длина (LF), ммВылет (LPR), ммОбщая ширина (OAW), ммРазмер HTB1, ммВ список
169.42.12VDI (DIN 69880) — 1616C2 - 16 x 1213444320
209.42.16VDI (DIN 69880) — 2020C2 - 20 x 1626506525
259.42.16VDI (DIN 69880) — 2525C2 - 25 x 1626555820
309.42.20VDI (DIN 69880) — 3030C2 - 30 x 2023707628
409.42.25VDI (DIN 69880) — 4040C2 - 40 x 2525,5859032,5Текущая
509.42.32VDI (DIN 69880) — 5050C2 - 50 x 3230,510010535

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 409.42.25.

Запчасти к инструменту2

  • 409.25.01Опорная плита 20 x 5 x 84, 409.25.01
  • Z.409.RINGO-кольцо для хвостовик VDI 40, DIN ISO 10889 [DIN 69880] - VDI, Z.409.RING
