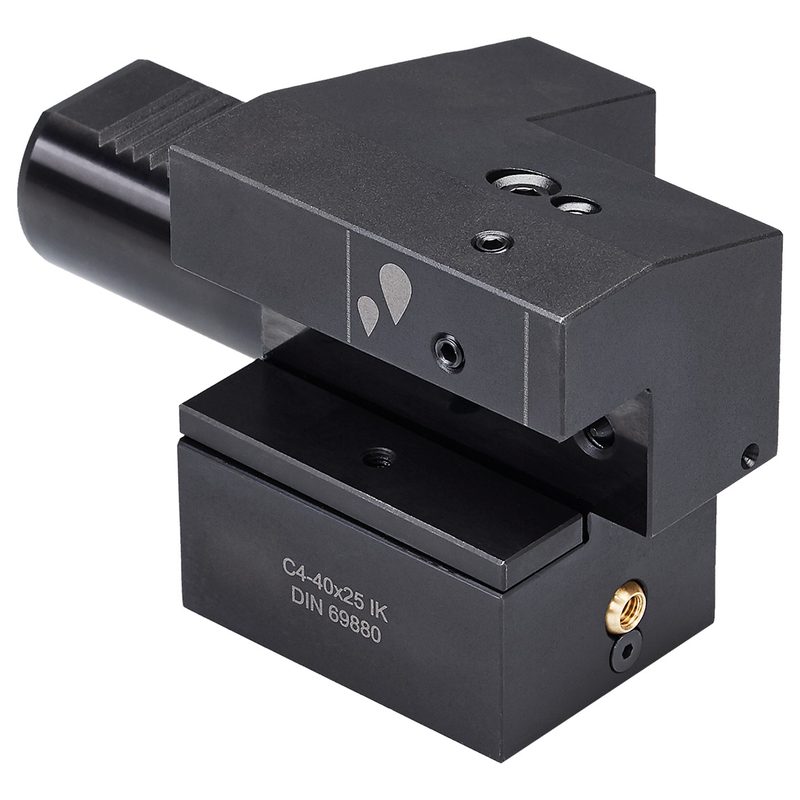

![Осевой блок инструмента - Форма C4 перевёрнутый левый C4 - 40 x 25, DIN ISO 10889 [DIN 69880] - VDI, 409.44.25.IK](/media/kemmler/90cef54cd8d9.jpg)
Kemmler · Осевые блоки, форма C4, левые, перевёрнутые, с подводом СОЖ — VDI (DIN 69880 / ISO 10889-1) · арт. 409.44.25.IK
Осевой блок инструмента - Форма C4 перевёрнутый левый C4 - 40 x 25, DIN ISO 10889 [DIN 69880] - VDI, 409.44.25.IK
| Присоединение к станку (ADINTMS) | VDI (DIN 69880) — 40 |
|---|---|
| Материал корпуса (BMC) | сталь |
| Диаметр хвостовика / присоединения (DCONMS) | 40 мм |
| Размер (по каталогу) | C4 - 40 x 25 |
| EAN | 4250001140267 |
| Исполнение по направлению (HAND) | левое |
| Высота по оси (HF) | 25 мм |
| Функциональная длина (LF) | 21 мм |
| Вылет (LPR) | 85 мм |
| Масса | 3,3 кг |
| Общая ширина (OAW) | 85 мм |
| Система / типоразмер | C4 |
| Размер HTB1 | 48 мм |
| Размер HTB2 | 42,5 мм |
| Размер RADW (по чертежу производителя) | 42,5 мм |
Другие типоразмеры серии
Осевые блоки, форма C4, левые, перевёрнутые, с подводом СОЖ — VDI (DIN 69880 / ISO 10889-1) — 3 позиции серии, Kemmler.
| Артикул | Присоединение к станку (ADINTMS) | Диаметр хвостовика / присоединения (DCONMS), мм | Размер (по каталогу) | Функциональная длина (LF), мм | Вылет (LPR), мм | В список |
|---|---|---|---|---|---|---|
| 309.44.20.IK | VDI (DIN 69880) — 30 | 30 | C4 - 30 x 20 | 17 | 70 | |
| 409.44.25.IK | VDI (DIN 69880) — 40 | 40 | C4 - 40 x 25 | 21 | 85 | Текущая |
| 509.44.32.IK | VDI (DIN 69880) — 50 | 50 | C4 - 50 x 32 | 26 | 100 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 409.44.25.IK.
Запчасти к инструменту1
- Z.409.RINGO-кольцо для хвостовик VDI 40, DIN ISO 10889 [DIN 69880] - VDI, Z.409.RING
Документы по позиции
Для этой позиции документы пока не привязаны.
