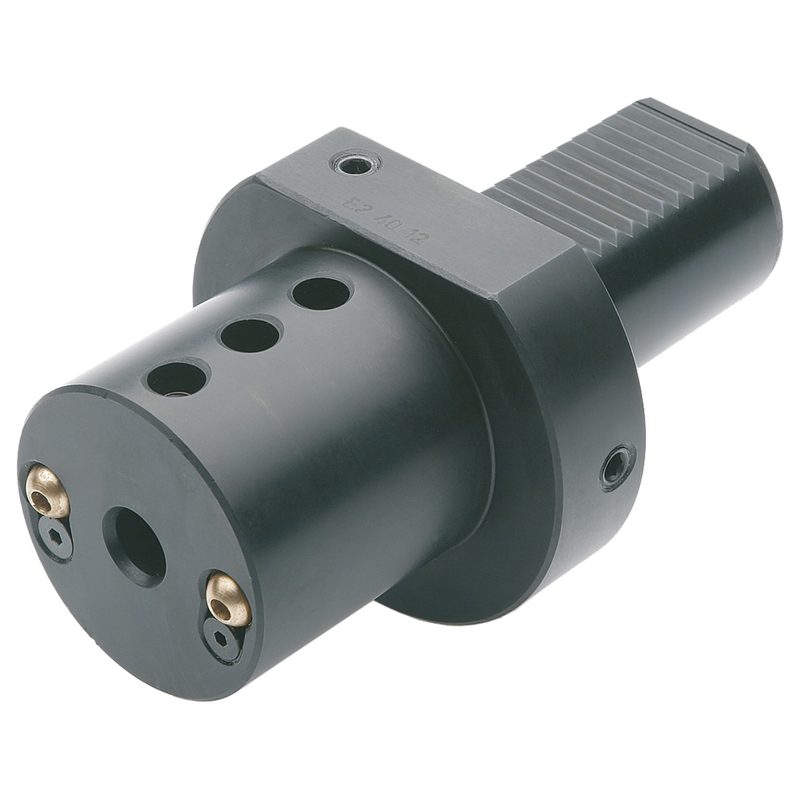

Держатель борштанг - Форма E2 E2 - 40 x 08, DIN ISO 10889 [DIN 69880] - VDI, 409.52.08
Kemmler · Держатели борштанг, форма E2 — VDI (DIN 69880 / ISO 10889-1) · арт. 409.52.08

Держатель борштанг - Форма E2 E2 - 40 x 08, DIN ISO 10889 [DIN 69880] - VDI, 409.52.08

Присоединение к станку (ADINTMS)VDI (DIN 69880) — 40
Диаметр BD255 мм
Материал корпуса (BMC)сталь
Диаметр хвостовика / присоединения (DCONMS)40 мм
Диаметр зажимаемого инструмента (DCONWS)8 мм
Диаметр фланца (DF)83 мм
Размер (по каталогу)E2 - 40 x 08
EAN4250001008536
Исполнение по направлению (HAND)нейтральное
Вылет (LPR)75 мм
Масса2,4 кг
Система / типоразмерE2
Размер FLGT (по чертежу производителя)22 мм
Размер HTB132,5 мм
Размер HTB241,5 мм

Другие типоразмеры серии

Держатели борштанг, форма E2 — VDI (DIN 69880 / ISO 10889-1) — 38 позиций серии, Kemmler.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станку (ADINTMS)Диаметр BD2, ммДиаметр хвостовика / присоединения (DCONMS), ммДиаметр зажимаемого инструмента (DCONWS), ммДиаметр фланца (DF), ммРазмер (по каталогу)Вылет (LPR), ммВ список
309.52.10VDI (DIN 69880) — 3055301068E2 - 30 x 1060
309.52.12VDI (DIN 69880) — 3055301268E2 - 30 x 1260
309.52.16VDI (DIN 69880) — 3055301668E2 - 30 x 1660
309.52.20VDI (DIN 69880) — 3055302068E2 - 30 x 2060
309.52.25VDI (DIN 69880) — 3055302568E2 - 30 x 2560
309.52.32VDI (DIN 69880) — 3068303268E2 - 30 x 3275
409.52.08VDI (DIN 69880) — 405540883E2 - 40 x 0875Текущая
409.52.10VDI (DIN 69880) — 4055401083E2 - 40 x 1075
409.52.12VDI (DIN 69880) — 4055401283E2 - 40 x 1275
409.52.16VDI (DIN 69880) — 4055401683E2 - 40 x 1675
409.52.20VDI (DIN 69880) — 4055402083E2 - 40 x 2075
409.52.25VDI (DIN 69880) — 4055402583E2 - 40 x 2575
Показать ещё · всего в серии 38

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 409.52.08.

Запчасти к инструменту2

  • 101.91.08.2Зажимные винты M 8 x 20 для VDI Блок инструмента E2, 101.91.08.2
  • Z.409.RINGO-кольцо для хвостовик VDI 40, DIN ISO 10889 [DIN 69880] - VDI, Z.409.RING

Документы по позиции

Для этой позиции документы пока не привязаны.
