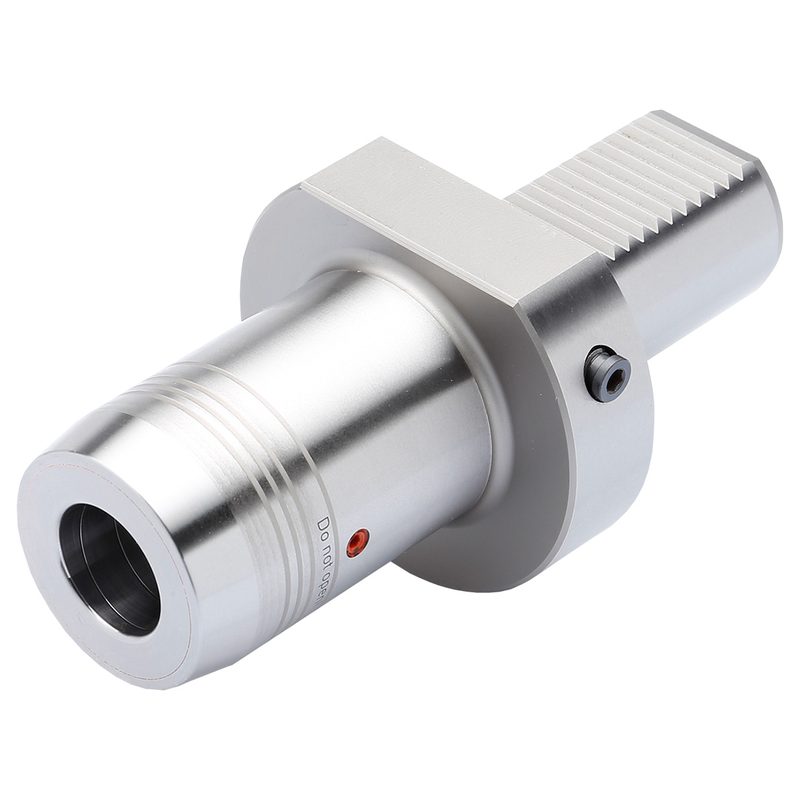

Гидропатрон 40 - 20 - 95, DIN ISO 10889 [DIN 69880] - VDI, 409.H20

Присоединение к станку (ADINTMS)	VDI (DIN 69880) — 40
Присоединение инструмента (ADINTWS)	Гидравлический зажим
Диапазон регулировки по длине (ADJRGA)	10 мм
Диаметр BD2	42 мм
Материал корпуса (BMC)	сталь
Диаметр хвостовика / присоединения (DCONMS)	40 мм
Диаметр зажимаемого инструмента (DCONWS)	20 мм
Диаметр фланца (DF)	83 мм
Размер (по каталогу)	40 - 20
EAN	4250001096977
Исполнение по направлению (HAND)	нейтральное
Вылет (LPR)	95 мм
Макс. длина зажима (LSCX)	52 мм
Масса	2,5 кг
Система / типоразмер	40
Размер LBD (по чертежу производителя)	73 мм
