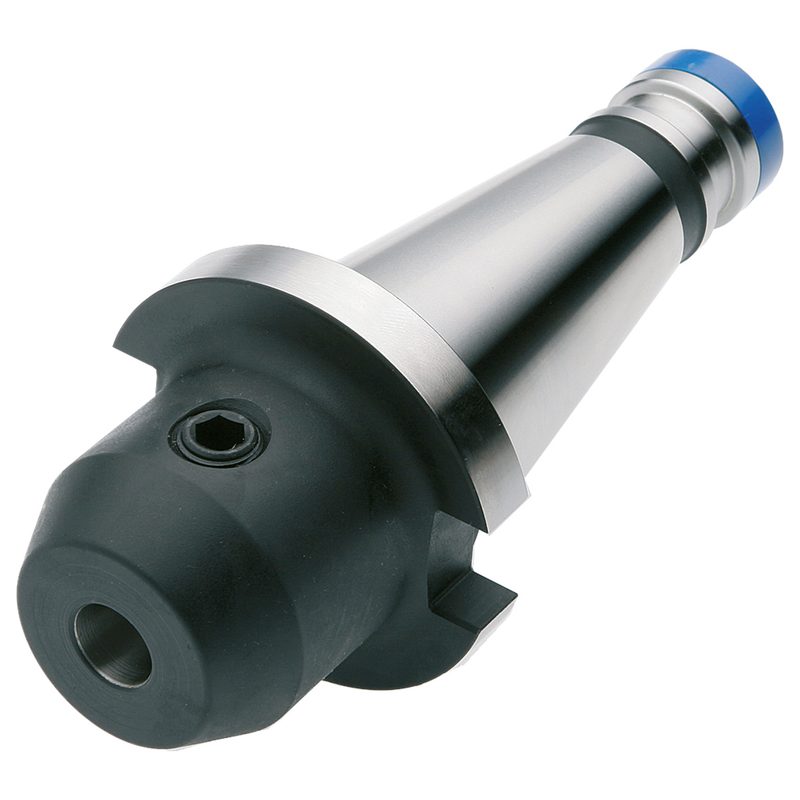

Оправка Weldon SK 50 - 06 - 63, DIN 2080, 501.04.06
Kemmler · Оправки Weldon и Whistle Notch — DIN 2080 (SK, ISO 40/50) · арт. 501.04.06

Оправка Weldon SK 50 - 06 - 63, DIN 2080, 501.04.06

Присоединение к станку (ADINTMS)DIN 2080
Присоединение инструмента (ADINTWS)DIN 6359 (Weldon)
БалансировкаG6,3, 15 000 об/мин
Наружный диаметр (BD)25 мм
Диаметр зажимаемого инструмента (DCONWS)6 мм
EAN4250001010126
Форма хвостовика (CNSC)AD
Вылет (LPR)63 мм
Масса2,7 кг
Биение< 3 мкм
Конус / размер присоединенияSK 50
Допуск посадочного отверстия (TDCON)H4

Другие типоразмеры серии

Оправки Weldon и Whistle Notch — DIN 2080 (SK, ISO 40/50) — 32 позиции серии, Kemmler.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 2080.

АртикулПрисоединение к станку (ADINTMS)Присоединение инструмента (ADINTWS)БиениеНаружный диаметр (BD), ммДиаметр зажимаемого инструмента (DCONWS), ммВылет (LPR), ммКонус / размер присоединенияВ список
401.04.16DIN 2080DIN 6359 (Weldon)< 3 мкм481663SK 40
401.04.18DIN 2080DIN 6359 (Weldon)< 3 мкм501863SK 40
401.04.20DIN 2080DIN 6359 (Weldon)< 3 мкм522063SK 40
401.04.25DIN 2080DIN 6359 (Weldon)< 3 мкм652580SK 40
401.04.32DIN 2080DIN 6359 (Weldon)< 3 мкм723280SK 40
401.04.40DIN 2080DIN 6359 (Weldon)< 3 мкм804090SK 40
501.04.06DIN 2080DIN 6359 (Weldon)< 3 мкм25663SK 50Текущая
501.04.08DIN 2080DIN 6359 (Weldon)< 3 мкм28863SK 50
501.04.10DIN 2080DIN 6359 (Weldon)< 3 мкм351063SK 50
501.04.12DIN 2080DIN 6359 (Weldon)< 3 мкм421263SK 50
501.04.14DIN 2080DIN 6359 (Weldon)< 3 мкм441463SK 50
501.04.16DIN 2080DIN 6359 (Weldon)< 3 мкм481663SK 50
Показать ещё · всего в серии 32

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 501.04.06.

Запчасти к инструменту1

  • 101.04.06Зажимные винты M6 для Weldon Ø 6, DIN 1835 B, 101.04.06
