Kemmler · Оправки для насадных фрез с поперечной шпонкой — DIN 2080 (SK, ISO 40/50) · арт. 501.11.22

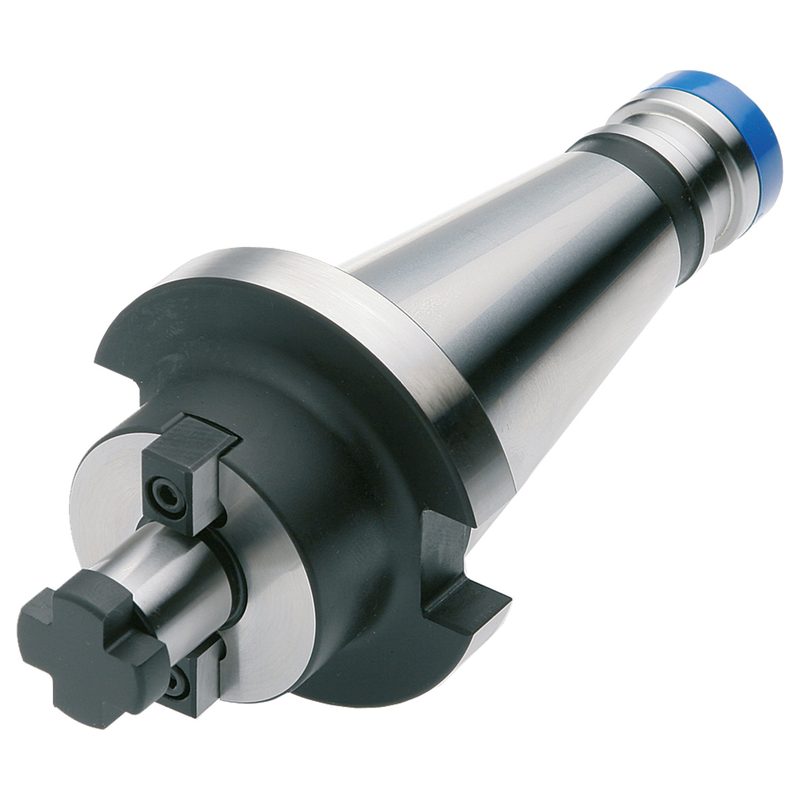

Оправка для насадных фрез с поперечной шпонкой SK 50 - 22 - 35, DIN 2080, 501.11.22
| Присоединение к станку (ADINTMS) | DIN 2080 |
|---|---|
| Присоединение инструмента (ADINTWS) | DIN 6357 (поперечная шпонка) |
| Балансировка | G6,3, 15 000 об/мин |
| Наружный диаметр (BD) | 48 мм |
| Диаметр зажимаемого инструмента (DCONWS) | 22 мм |
| EAN | 4250001010447 |
| Форма хвостовика (CNSC) | AD |
| Функциональная длина (LF) | 35 мм |
| Длина зажима (LSC) | 19 мм |
| Масса | 2,9 кг |
| Биение | < 5 мкм |
| Конус / размер присоединения | SK 50 |
| Допуск посадочного отверстия (TDCON) | h6 |
Другие типоразмеры серии
Оправки для насадных фрез с поперечной шпонкой — DIN 2080 (SK, ISO 40/50) — 10 позиций серии, Kemmler.
| Артикул | Наружный диаметр (BD), мм | Диаметр зажимаемого инструмента (DCONWS), мм | Функциональная длина (LF), мм | Масса, кг | Конус / размер присоединения | В список |
|---|---|---|---|---|---|---|
| 401.11.16 | 38 | 16 | 30 | 1,1 | SK 40 | |
| 401.11.22 | 48 | 22 | 30 | 1,2 | SK 40 | |
| 401.11.27 | 58 | 27 | 30 | 1,4 | SK 40 | |
| 401.11.32 | 78 | 32 | 30 | 1,9 | SK 40 | |
| 401.11.40 | 88 | 40 | 30 | 2,2 | SK 40 | |
| 501.11.22 | 48 | 22 | 35 | 2,9 | SK 50 | Текущая |
| 501.11.27 | 58 | 27 | 35 | 3 | SK 50 | |
| 501.11.32 | 78 | 32 | 40 | 3,2 | SK 50 | |
| 501.11.40 | 88 | 40 | 33 | 3,6 | SK 50 | |
| 501.11.60 | 129 | 60 | 55 | 5,7 | SK 50 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 501.11.22.
Запчасти к инструменту3
- 102.10.22Затяжные винты для фрез DIN 6367 M10, 102.10.22
- 102.10.221Винты с цилиндрической головкой M10 x 25 DIN912 для оправки для насадных фрез с поперечной шпонкой Ø 22 мм, 102.10.221
- 102.11.22Затяжные винты для фрез DIN 6367 M10 со сквозным отверстием, 102.11.22
Ключи и отвёртки1
- 10.22Ключ для гаек для насадные оправки Ø 22, M10, DIN 6368, 10.22
Крепёж и запчасти1
- 101.11.22Гайка для Т-паза для оправка с поперечной шпонкой Ø 22 мм, 1 Гайка для Т-паза + 1 Винт, 101.11.22
