Kemmler · Резьбонарезные патроны без компенсации длины — DIN 69871 / ISO 7388-1 (SK) · арт. 502.16.20.1

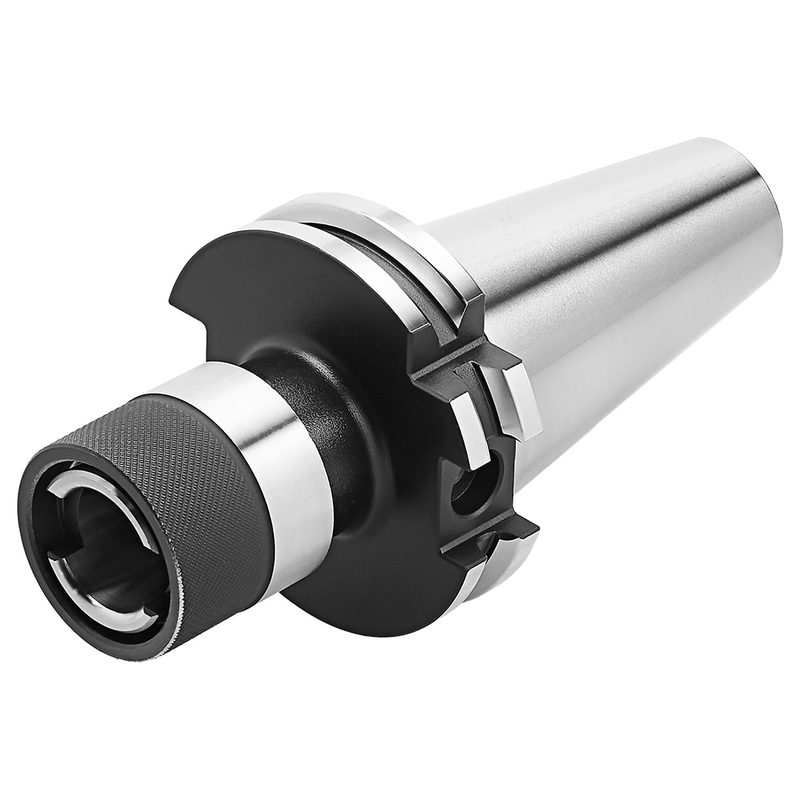

Быстросменный резьбонарезной патрон SK 50 - M5-M22 - Gr.2, ISO 7388-1 AD [DIN 69871 AD], 502.16.20.1

Присоединение к станку (ADINTMS)	ISO 7388-1 (DIN 69871)
Присоединение инструмента (ADINTWS)	Быстросменное крепление SWB
Наружный диаметр (BD)	49 мм
Диаметр зажимаемого инструмента (DCONWS)	31 мм
EAN	4250001011505
Форма хвостовика (CNSC)	AD
Вылет (LPR)	85 мм
Масса	3,3 кг
Диапазон зажима	M5 - M22
Конус / размер присоединения	SK 50
Макс. резьба зажима (TRMAX)	M22
Группа размера (SZID)	2

Другие типоразмеры серии

Резьбонарезные патроны без компенсации длины — DIN 69871 / ISO 7388-1 (SK) — 8 позиций серии, Kemmler.

Артикул	Наружный диаметр (BD), мм	Диаметр зажимаемого инструмента (DCONWS), мм	Вылет (LPR), мм	Масса, кг	Диапазон зажима	Конус / размер присоединения	Группа размера (SZID)	В список
302.16.12.1	34	19	58	0,8	M3 - M14	SK 30	1
302.16.20.1	49	31	103	1,3	M5 - M22	SK 30	2
402.16.12.1	34	19	62	1,2	M3 - M14	SK 40	1
402.16.20.1	49	31	95	1,6	M5 - M22	SK 40	2
402.16.36.1	74	48	130	3,4	M14 - M36	SK 40	3
502.16.12.1	34	19	60	3	M3 - M14	SK 50	1
502.16.20.1	49	31	85	3,3	M5 - M22	SK 50	2	Текущая
502.16.36.1	74	48	117	5,2	M14 - M36	SK 50	3

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 502.16.20.1.

701.16.02-SБыстросменные вставки без муфта 10-частный набор M5/M22 Gr.2, в деревянном футляре 701.G02, 701.16.02-S

16.00.0201Переходной адаптер для быстросменные вставки Gr. 2 на Gr. 1, 16.00.0201
