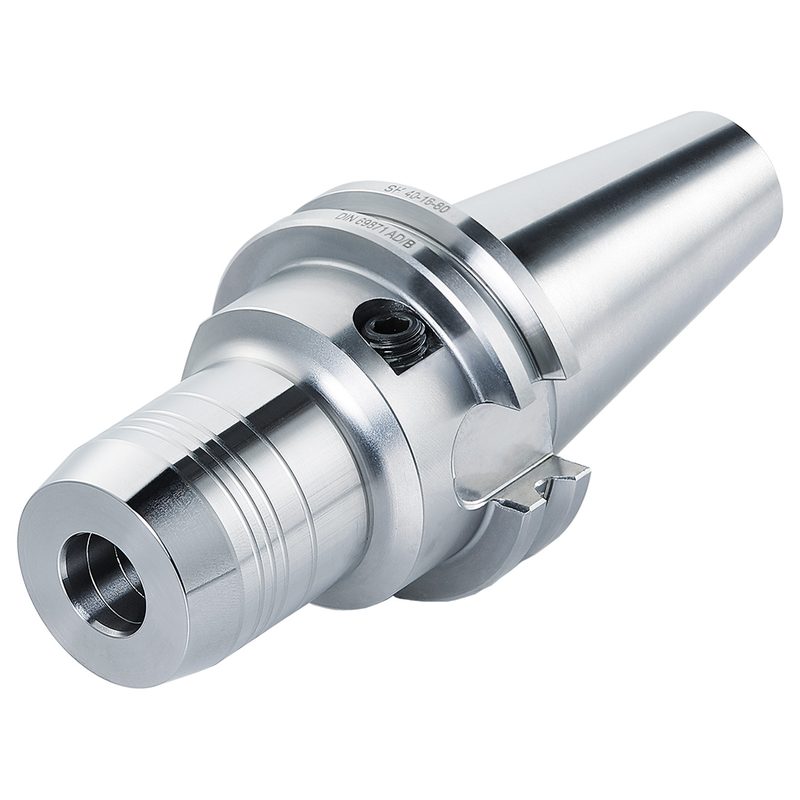

Гидропатрон SK 50 - 06 - 68, ISO 7388-1 AD/AF [DIN 69871 AD/B], 503.H06
Kemmler · Гидропатроны — DIN 69871 / ISO 7388-1 (SK) · арт. 503.H06

Гидропатрон SK 50 - 06 - 68, ISO 7388-1 AD/AF [DIN 69871 AD/B], 503.H06

Присоединение к станку (ADINTMS)ISO 7388-1 (DIN 69871)
Присоединение инструмента (ADINTWS)Гидравлический зажим
Диапазон регулировки по длине (ADJRGA)10 мм
БалансировкаG2,5, 25 000 об/мин
Наружный диаметр (BD)26 мм
Диаметр BD250 мм
Диаметр зажимаемого инструмента (DCONWS)6 мм
Размер под ключ (DRVS)5 мм
EAN4250001012335
Форма хвостовика (CNSC)AD/AF (AD/B)
Вылет (LPR)68 мм
Макс. длина зажима (LSCX)37 мм
Масса3,1 кг
Биение< 3 мкм
Конус / размер присоединенияSK 50
Резьба (THID)M6x1
Длина LBD133 мм

Другие типоразмеры серии

Гидропатроны — DIN 69871 / ISO 7388-1 (SK) — 87 позиций серии, Kemmler.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулНаружный диаметр (BD), ммДиаметр BD2, ммДиаметр зажимаемого инструмента (DCONWS), ммВылет (LPR), ммМакс. длина зажима (LSCX), ммКонус / размер присоединенияРезьба (THID)В список
403.H25.RD.S———————
403.H25.RDC.S———————
403.H3260633211764SK 40M12x1
403.H32.R.S———————
403.H32.RD.S———————
403.H32.RDC.S———————
503.H06265066837SK 50M6x1Текущая
503.H06.12650611037SK 50M6x1
503.H06.22650615037SK 50M6x1
503.H08285086837SK 50M6x1
503.H08.12850811037SK 50M6x1
503.H08.22850815037SK 50M6x1
Показать ещё · всего в серии 87

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 503.H06.

Адаптеры с хвостовиком по JIS B 6339 (BT MAS)1

  • M.800.H06Прибор для проверки усилия зажима 6 мм, для гидропатронов, M.800.H06
