Kemmler · Штревели · арт. 504.20.24

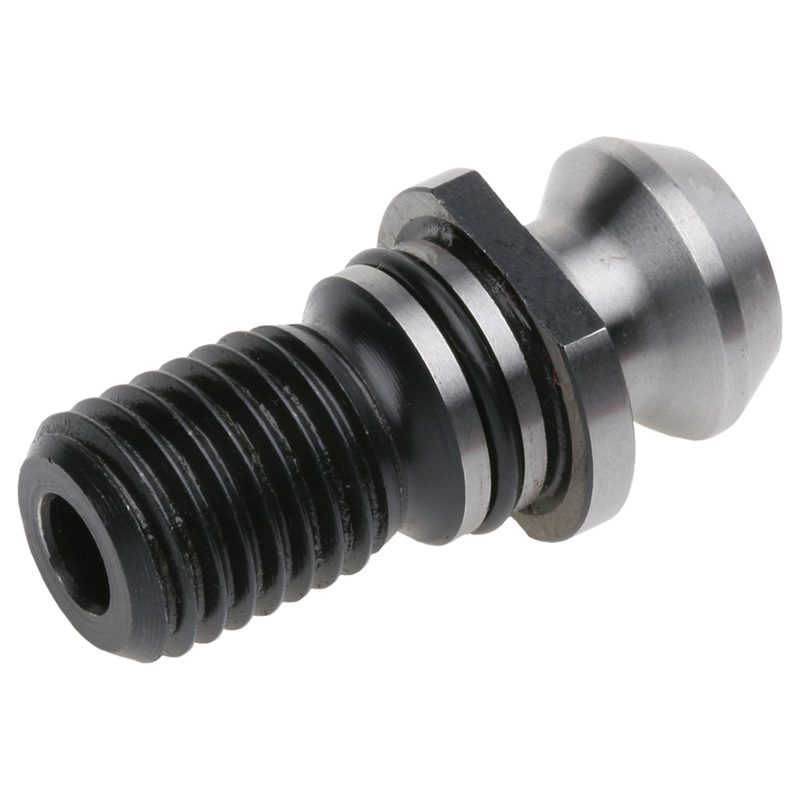

Штревель ISO 7388-3, Форма UD, M24, со сквозным отверстием, без O-кольца, ранее ISO 7388-2 Форма B, 504.20.24

Диаметр BD1	29,1 мм
Диаметр BD2	19,6 мм
Диаметр BD4	25 мм
Резьба штревеля (CRKS)	M24
Размер под ключ (DRVS)	30 мм
EAN	4250001012434
Функциональная длина (LF)	25,55 мм
Масса	0,2 кг
Стандарт	ISO 7388-3
Общая длина (OAL)	65,5 мм
Форма хвостовика	UD
Конус / размер присоединения	конус 50
Момент затяжки (TQ)	100 Н·м
Размер BHTA (по чертежу производителя)	45 мм
Размер CND (по чертежу производителя)	11,5 мм
Размер LB1 (по чертежу производителя)	17,95 мм

Другие типоразмеры серии

Штревели — 52 позиции серии, Kemmler.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Штревели.

Артикул	Функциональная длина (LF), мм	Масса, кг	Стандарт	Общая длина (OAL), мм	Конус / размер присоединения	Диаметр BD2, мм	В список
406.20.90	35	0,08	ISO 7388-3	60	конус 40	10
406.20.90.21	32	0,1	Werksnorm	57	конус 40	10
501.20.24	25,1	0,22	DIN 2080	65,1	конус 50	32
502.20.24	34	0,22	ISO 7388-3	74	конус 50	21
502.20.24.0	34	0,2	ISO 7388-3	74	конус 50	21
503.20.24	34	0,25	ISO 7388-3	74	конус 50	21
504.20.24	25,55	0,2	ISO 7388-3	65,5	конус 50	19,6	Текущая
504.20.24.0	25,55	0,2	ISO 7388-3	65,5	конус 50	19,6
504.20.24.21	25,4	0,2	CAT metrisch	65,4	конус 50	20,8
504.20.24.22	25,4	0,2	CAT metrisch	65,4	конус 50	20,8
504.20.24.30	25,55	0,1	ISO 7388-3	65,5	конус 50	19,6
504.20.24.30.0	25,55	0,1	ISO 7388-3	65,5	конус 50	19,6

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 504.20.24.

800.010Универсальный динамометрический ключ 20 - 100 Н·м, 800.010
800.20.30Вставка динамометрического ключа SW30 для штревель SK 50 / BT 50 / M24, 800.20.30
800.030Универсальный динамометрический ключ 60 - 300 Н·м, 800.030
