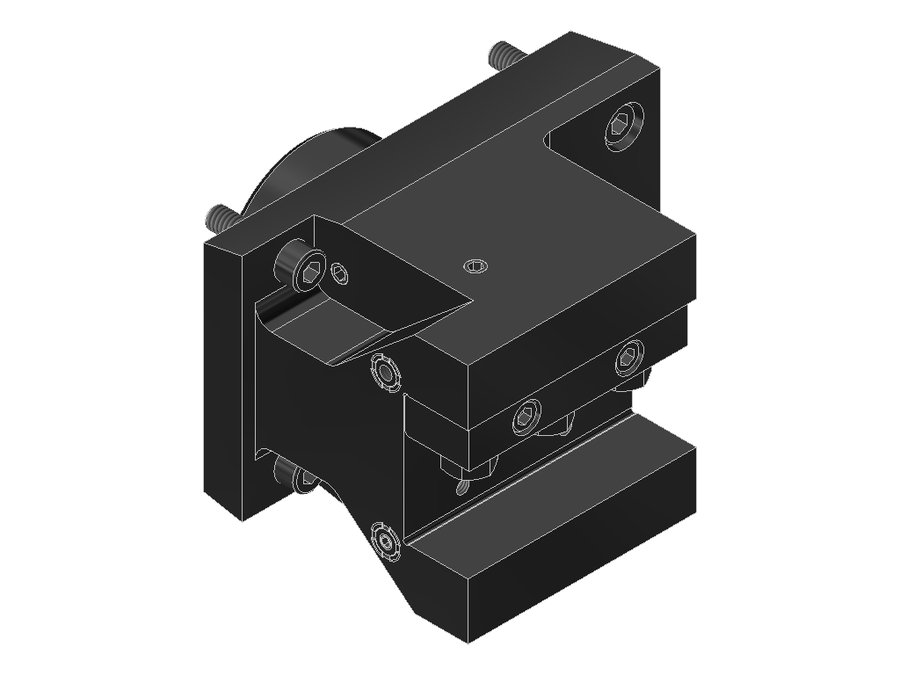

Державка токарная поперечная EWS 8.BMT25QSM200, BMT, сечение 25×25 мм
EWS · Державки токарные поперечные EWS для BMT · арт. 8.BMT25QSM200

Державка токарная поперечная EWS 8.BMT25QSM200, BMT, сечение 25×25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB068B6815
Код интерфейса инструментаVKT25250115
Исполнениелевое
Присоединение к станкуBMT68 Mazak
Присоединение инструментахвостовик 25x25
Функциональная длина73 мм
Вылет LPR98 мм
Масса7,148 кг
Высота94 мм
Общая длина122 мм
Ширина143 мм
Заказной номер EWSS04355
Радиальная высота47 мм
Радиальная ширина64 мм

Другие типоразмеры серии

Державки токарные поперечные EWS для BMT — 50 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
8.BMT25LT3000V16хвостовик 25x25BMT60B Okuma8010595120
8.BMT25LT3000V16IKхвостовик 25x25BMT60B Okuma8010595110,5
8.BMT25MW400IKV12хвостовик 25x25—8511098118
8.BMT25NLхвостовик 25x25BMT60 DMG Mori75100108115
8.BMT25NLIKхвостовик 25x25BMT60 DMG Mori75100108115
8.BMT25P2100IK-STATхвостовик 25x25BMT55x80 DN Solutions255010255
8.BMT25QSM200хвостовик 25x25BMT68 Mazak739894122Текущая
8.BMT25QSM200-STATхвостовик 25x25BMT60x84 Mazak386310471
8.BMT25QSM200IKхвостовик 25x25BMT68 Mazak739894122
8.BMT25QSM350хвостовик 25x25BMT80 Mazak9812396150
8.BMT25TS4000V15хвостовик 25x25BMT55F Takisawa8511095125
8.BMT25VL2хвостовик 25x25BMT5570959499,6
Показать ещё · всего в серии 50

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 8.BMT25QSM200.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
