Kemmler · Оправки Weldon и Whistle Notch с подводом СОЖ — HSK-A (ISO 12164) · арт. A100.04.12.K

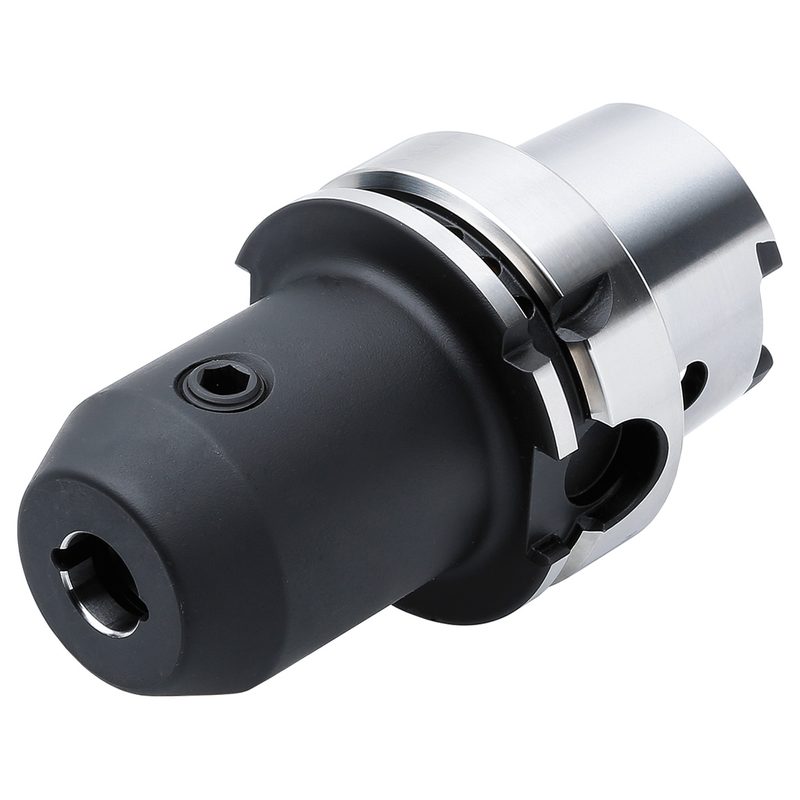

Оправка Weldon с каналами для СОЖ HSK 100 - 12 - 80, ISO 12164 [DIN 69893], HSK-A, A100.04.12.K

Присоединение к станку (ADINTMS)	ISO 12164 (HSK-A)
Присоединение инструмента (ADINTWS)	DIN 6359 (Weldon)
Балансировка	G2,5, 25 000 об/мин
Наружный диаметр (BD)	42 мм
Выход СОЖ (CXSC)	канавки СОЖ
Диаметр зажимаемого инструмента (DCONWS)	12 мм
EAN	4250001028534
Масса	3 кг
Конус / размер присоединения	HSK-A 100

Другие типоразмеры серии

Оправки Weldon и Whistle Notch с подводом СОЖ — HSK-A (ISO 12164) — 49 позиций серии, Kemmler.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69893-1 (HSK-A).

Артикул	Наружный диаметр (BD), мм	Диаметр зажимаемого инструмента (DCONWS), мм	Масса, кг	Конус / размер присоединения	В список
A100.04.06.K	25	6	2,5	HSK-A 100
A100.04.08.2.K	28	8	3,5	HSK-A 100
A100.04.08.K	28	8	2,5	HSK-A 100
A100.04.10.2.K	35	10	3,5	HSK-A 100
A100.04.10.K	35	10	2,5	HSK-A 100
A100.04.12.2.K	35	10	3,5	HSK-A 100
A100.04.12.K	42	12	3	HSK-A 100	Текущая
A100.04.14.2.K	44	14	4	HSK-A 100
A100.04.14.K	44	14	3	HSK-A 100
A100.04.16.2.K	48	16	4	HSK-A 100
A100.04.16.K	48	16	3,4	HSK-A 100
A100.04.18.2.K	50	18	4,5	HSK-A 100

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к A100.04.12.K.

101.04.12Зажимные винты M12 для Weldon Ø 12 + 14 DIN 1835 B, 101.04.12
101.04.12RO-кольцо инструмент Ø12 мм, для оправок для концевого инструмента с каналом для СОЖ, 101.04.12R
A100.700Узлы подвода СОЖ HSK 100, ISO 22402-1 (ранее DIN 69895), A100.700
A100.701Ключ для узла подвода СОЖ HSK 100, DIN 69895, A100.701
