Kemmler · Оправки Whistle Notch — HSK-A (ISO 12164) · арт. A100.05.06

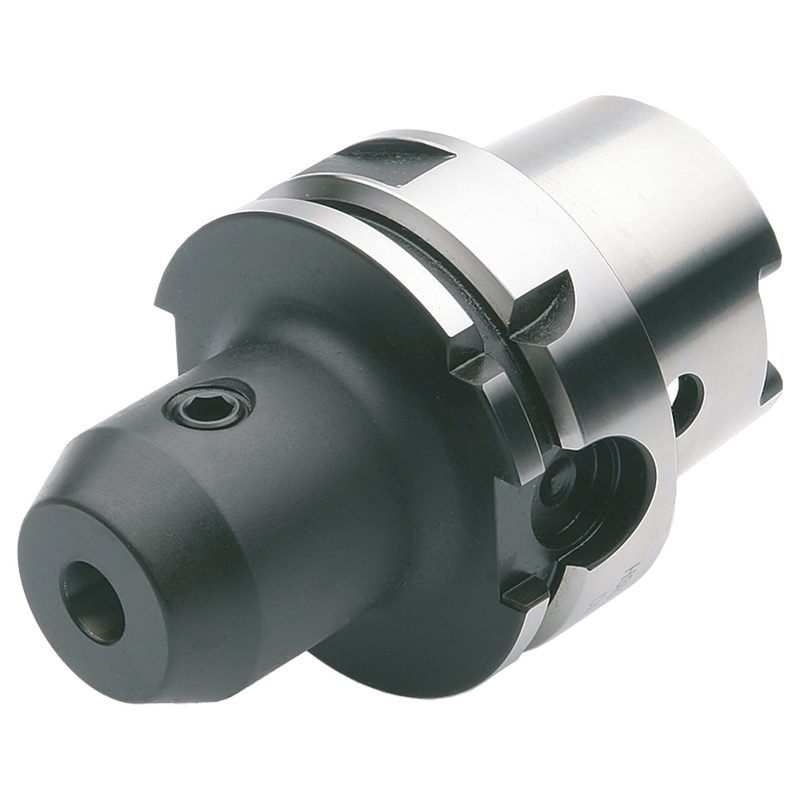

Оправка для концевого инструмента Whistle-Notch HSK 100 - 06 - 90, ISO 12164 [DIN 69893], HSK-A, A100.05.06

Присоединение к станку (ADINTMS)	ISO 12164 (HSK-A)
Присоединение инструмента (ADINTWS)	DIN 6359 (Whistle Notch)
Балансировка	G2,5, 25 000 об/мин
Наружный диаметр (BD)	25 мм
Диаметр зажимаемого инструмента (DCONWS)	6 мм
EAN	4250001022303
Масса	3 кг
Конус / размер присоединения	HSK-A 100

Другие типоразмеры серии

Оправки Whistle Notch — HSK-A (ISO 12164) — 21 позиция серии, Kemmler.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69893-1 (HSK-A).

Артикул	Наружный диаметр (BD), мм	Диаметр зажимаемого инструмента (DCONWS), мм	Масса, кг	Конус / размер присоединения	В список
A63.05.14	44	14	1,2	HSK-A 63
A63.05.16	48	16	1,4	HSK-A 63
A63.05.18	50	18	1,7	HSK-A 63
A63.05.20	52	20	1,7	HSK-A 63
A63.05.25	65	25	2,4	HSK-A 63
A63.05.32	72	32	2,5	HSK-A 63
A100.05.06	25	6	3	HSK-A 100	Текущая
A100.05.08	28	8	3	HSK-A 100
A100.05.10	35	10	3	HSK-A 100
A100.05.12	42	12	3	HSK-A 100
A100.05.14	44	14	3	HSK-A 100
A100.05.16	48	16	3,4	HSK-A 100

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к A100.05.06.

101.04.06Зажимные винты M6 для Weldon Ø 6, DIN 1835 B, 101.04.06
102.05.06Регулировочный винт M5xP0,8x30L, со сквозным отверстием. 2,5 мм для Whistle Notch Ø 6 мм, 102.05.06
A100.700Узлы подвода СОЖ HSK 100, ISO 22402-1 (ранее DIN 69895), A100.700
