![Быстросменный резьбонарезной патрон HSK 100 - M5-M22 - Gr.2, ISO 12164 [DIN 69893], HSK-A, A100.16.20.1](/media/kemmler/b34abe001c7c.jpg)
Kemmler · Резьбонарезные патроны без компенсации длины — HSK-A (ISO 12164) · арт. A100.16.20.1

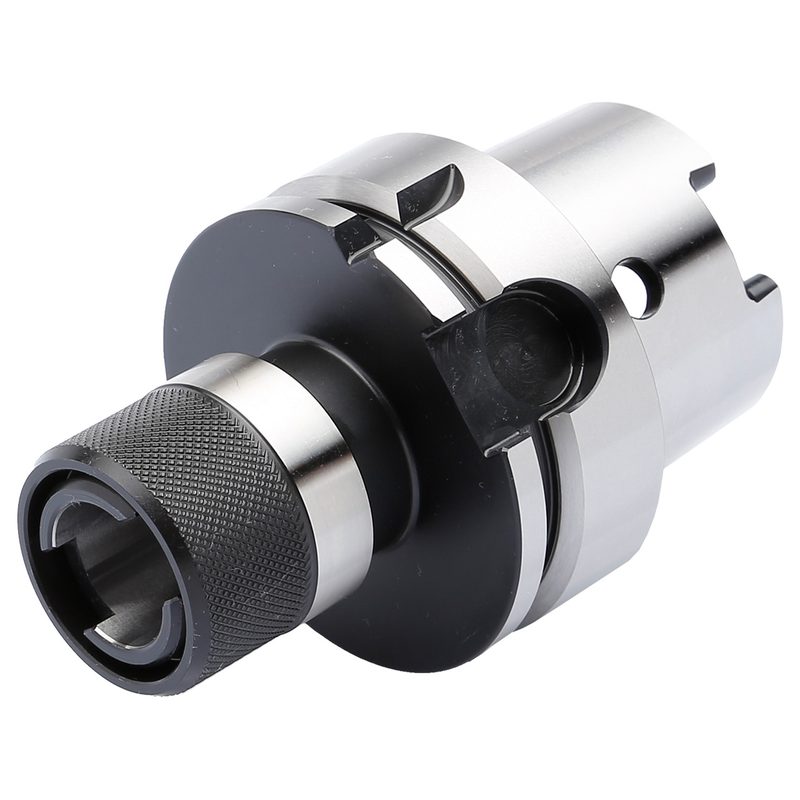

Быстросменный резьбонарезной патрон HSK 100 - M5-M22 - Gr.2, ISO 12164 [DIN 69893], HSK-A, A100.16.20.1
| Присоединение к станку (ADINTMS) | ISO 12164 (HSK-A) |
|---|---|
| Присоединение инструмента (ADINTWS) | Быстросменное крепление SWB |
| Наружный диаметр (BD) | 54 мм |
| Диаметр зажимаемого инструмента (DCONWS) | 31 мм |
| EAN | 4250001001629 |
| Масса | 2,9 кг |
| Конус / размер присоединения | HSK-A 100 |
Другие типоразмеры серии
Резьбонарезные патроны без компенсации длины — HSK-A (ISO 12164) — 5 позиций серии, Kemmler.
| Артикул | Наружный диаметр (BD), мм | Диаметр зажимаемого инструмента (DCONWS), мм | Масса, кг | Конус / размер присоединения | В список |
|---|---|---|---|---|---|
| A63.16.12.1 | 38 | 19 | 1,4 | HSK-A 63 | |
| A63.16.20.1 | 54 | 31 | 2,1 | HSK-A 63 | |
| A100.16.12.1 | 38 | 19 | 2,5 | HSK-A 100 | |
| A100.16.20.1 | 54 | 31 | 2,9 | HSK-A 100 | Текущая |
| A100.16.36.1 | 86 | 48 | 3,8 | HSK-A 100 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к A100.16.20.1.
Патроны резьбонарезные1
- 701.16.02-SБыстросменные вставки без муфта 10-частный набор M5/M22 Gr.2, в деревянном футляре 701.G02, 701.16.02-S
Переходники1
- 16.00.0201Переходной адаптер для быстросменные вставки Gr. 2 на Gr. 1, 16.00.0201
Документы по позиции
Для этой позиции документы пока не привязаны.
