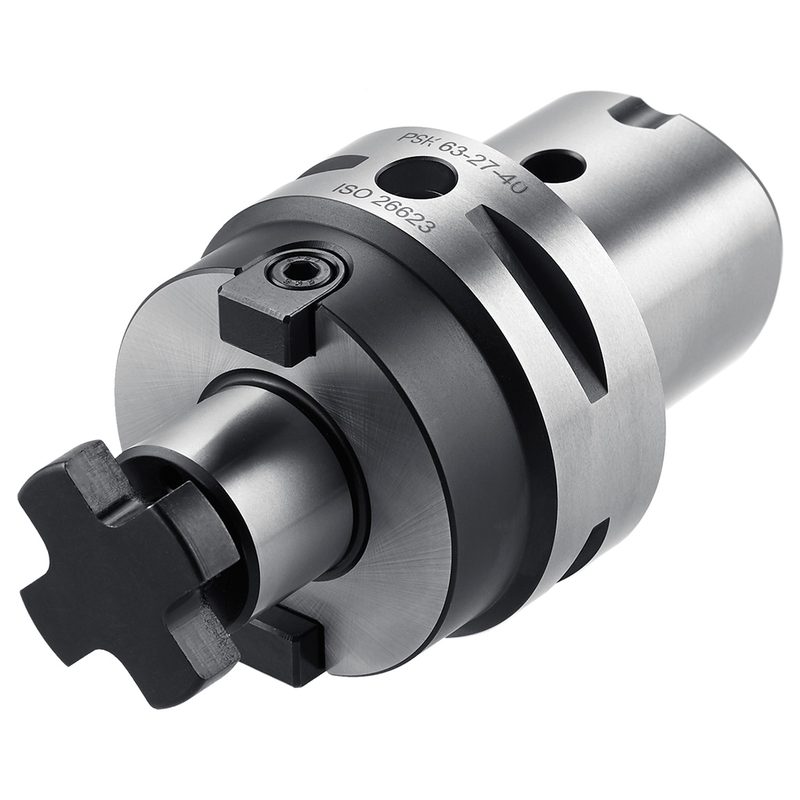

Оправка для насадных фрез с поперечной шпонкой PSK 40 - 16 - 35, ISO 26623, полигональный хвостовик, C4.11.16
| Присоединение к станку (ADINTMS) | Полигональный хвостовик ISO 26623 (PSC) |
|---|---|
| Присоединение инструмента (ADINTWS) | DIN 6357 (поперечная шпонка) |
| Балансировка | G2,5, 25 000 об/мин |
| Наружный диаметр (BD) | 38 мм |
| Выход СОЖ (CXSC) | каналы СОЖ |
| Диаметр зажимаемого инструмента (DCONWS) | 16 мм |
| EAN | 4250001133825 |
| Функциональная длина (LF) | 35 мм |
| Длина зажима (LSC) | 17 мм |
| Масса | 0,5 кг |
| Биение | < 5 мкм |
| Конус / размер присоединения | PSK 40 (C4) |
| Допуск посадочного отверстия (TDCON) | H6 |
| Длина корпуса (LB) | 15 мм |
Другие типоразмеры серии
Оправки для насадных фрез с поперечной шпонкой — PSK / Capto-совместимый (ISO 26623) — 20 позиций серии, Kemmler.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по ISO 26623-1 (CAPTO).
| Артикул | Наружный диаметр (BD), мм | Диаметр зажимаемого инструмента (DCONWS), мм | Функциональная длина (LF), мм | Масса, кг | Конус / размер присоединения | Длина корпуса (LB), мм | В список |
|---|---|---|---|---|---|---|---|
| C3.11.16 | 38 | 16 | 30 | 1,5 | PSK 32 (C3) | 15 | |
| C4.11.16 | 38 | 16 | 35 | 0,5 | PSK 40 (C4) | 15 | Текущая |
| C4.11.22 | 48 | 22 | 40 | 0,7 | PSK 40 (C4) | 20 | |
| C5.11.16 | 38 | 16 | 35 | 0,7 | PSK 50 (C5) | 15 | |
| C5.11.22 | 48 | 22 | 40 | 0,8 | PSK 50 (C5) | 20 | |
| C5.11.27 | 58 | 27 | 40 | 1 | PSK 50 (C5) | 20 | |
| C5.11.32 | 78 | 32 | 40 | 1,5 | PSK 50 (C5) | 20 | |
| C6.11.16 | 38 | 16 | 35 | 1 | PSK 63 (C6) | 13 | |
| C6.11.16.1 | 38 | 16 | 100 | 1 | PSK 63 (C6) | 78 | |
| C6.11.22 | 48 | 22 | 40 | 1,2 | PSK 63 (C6) | 18 | |
| C6.11.22.1 | 48 | 22 | 100 | 1,2 | PSK 63 (C6) | 78 | |
| C6.11.27 | 58 | 27 | 40 | 1,4 | PSK 63 (C6) | 18 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к C4.11.16.
Запчасти к инструменту3
- 102.10.16Затяжные винты для фрез DIN 6367 M8, 102.10.16
- 102.10.161Винты с цилиндрической головкой M8 x 25 DIN912 для оправки для насадных фрез с поперечной шпонкой Ø 16 мм, 102.10.161
- 102.11.16Затяжные винты для фрез DIN 6367 M8 со сквозным отверстием, 102.11.16
Ключи и отвёртки1
- 10.16Ключ для гаек для насадные оправки Ø 16, M8, DIN 6368, 10.16
Крепёж и запчасти1
- 101.11.1.16Гайка для Т-паза для оправка с поперечной шпонкой Ø 16 мм, Подходит для все ISO 26623 (PSK) Инструментальные оправки 1 Гайка для Т-паза круглый + 1 Винт, 101.11.1.16
