Kemmler · Термопатроны 4,5° — PSK / Capto-совместимый (ISO 26623) · арт. C6.70.06

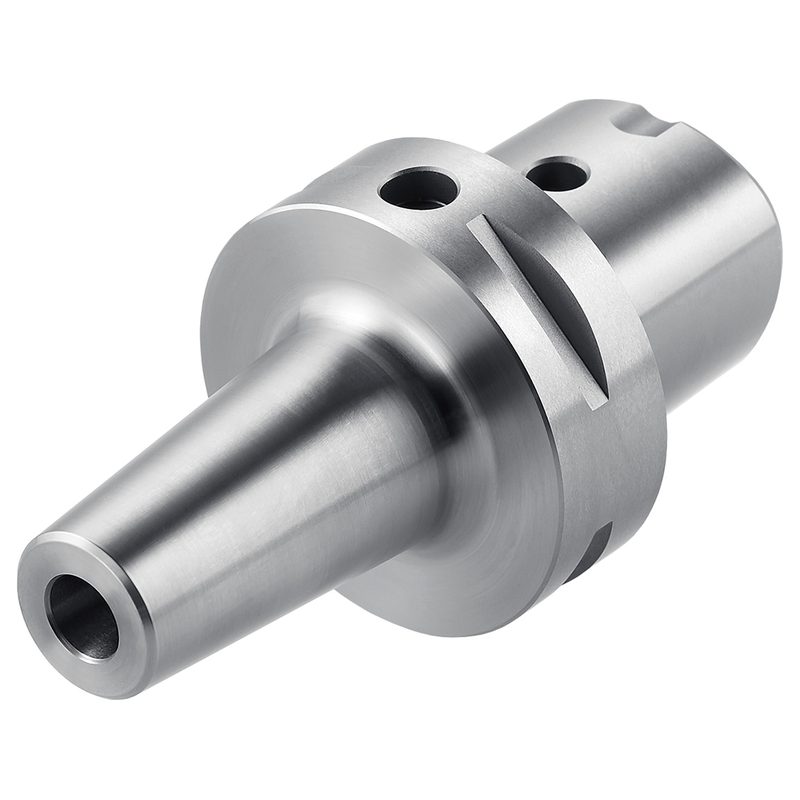

Термопатрон 4,5° PSK 63 - 06 - 80, ISO 26623, полигональный хвостовик, C6.70.06
| Присоединение к станку (ADINTMS) | Полигональный хвостовик ISO 26623 (PSC) |
|---|---|
| Присоединение инструмента (ADINTWS) | Горячая посадка 4,5° |
| Диапазон регулировки по длине (ADJRGA) | 10 мм |
| Балансировка | G2,5, 25 000 об/мин |
| Наружный диаметр (BD) | 27 мм |
| Диаметр зажимаемого инструмента (DCONWS) | 6 мм |
| EAN | 4250001092757 |
| Вылет (LPR) | 80 мм |
| Мин. длина зажима (LSCN) | 26 мм |
| Макс. длина зажима (LSCX) | 36 мм |
| Масса | 1 кг |
| Биение | < 3 мкм |
| Конус / размер присоединения | PSK 63 (C6) |
| Допуск посадочного отверстия (TDCON) | H6 |
| Резьба (THID) | M8x1 |
| Наружный диаметр носика (BTED) | 21 мм |
Другие типоразмеры серии
Термопатроны 4,5° — PSK / Capto-совместимый (ISO 26623) — 57 позиций серии, Kemmler.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по ISO 26623-1 (CAPTO).
| Артикул | Наружный диаметр (BD), мм | Диаметр зажимаемого инструмента (DCONWS), мм | Вылет (LPR), мм | Макс. длина зажима (LSCX), мм | Конус / размер присоединения | Резьба (THID) | Наружный диаметр носика (BTED), мм | В список |
|---|---|---|---|---|---|---|---|---|
| C5.70.16 | 34 | 16 | 80 | 50 | PSK 50 (C5) | M10x1 | 27 | |
| C5.70.18 | 42 | 18 | 80 | 50 | PSK 50 (C5) | M10x1 | 33 | |
| C5.70.20 | 42 | 20 | 85 | 52 | PSK 50 (C5) | M10x1 | 33 | |
| C5.70.25 | 53 | 25 | 90 | 58 | PSK 50 (C5) | M10x1 | 44 | |
| C6.70.03 | 20 | 3 | 80 | 10 | PSK 63 (C6) | M6x1 | 10 | |
| C6.70.04 | 20 | 4 | 80 | 10 | PSK 63 (C6) | M6x1 | 11 | |
| C6.70.06 | 27 | 6 | 80 | 36 | PSK 63 (C6) | M8x1 | 21 | Текущая |
| C6.70.06.1 | 27 | 6 | 120 | 36 | PSK 63 (C6) | M8x1 | 21 | |
| C6.70.06.2 | 27 | 6 | 160 | 36 | PSK 63 (C6) | M8x1 | 21 | |
| C6.70.08 | 27 | 8 | 80 | 36 | PSK 63 (C6) | M8x1 | 21 | |
| C6.70.08.1 | 27 | 8 | 120 | 36 | PSK 63 (C6) | M8x1 | 21 | |
| C6.70.08.2 | 27 | 8 | 160 | 36 | PSK 63 (C6) | M8x1 | 21 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к C6.70.06.
Принадлежности и оснастка для настройки инструмента1
- KSG600.10Индукционный аппарат горячей посадки KSG 600 Ø 3 мм - 32 мм, KSG600.10
