Kemmler · Токарные державки для наружной обработки — PSK (ISO 26623), токарный инструмент · арт. C6.DDJNL.45065.11

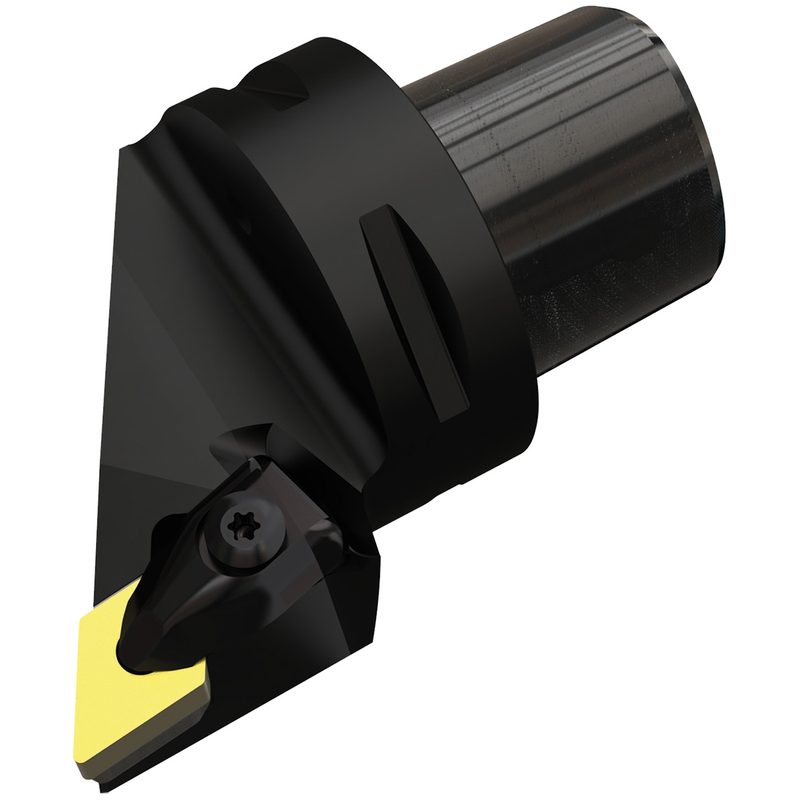

Токарный держатель для наружного точения 93° DN..11 PSK63-DDJNL-45065-11, группа пластин: DN.. 1104.., C6.DDJNL.45065.11
| Присоединение к станку (ADINTMS) | Полигональный хвостовик ISO 26623 (PSC) |
|---|---|
| Подвод СОЖ — вход (CNSC) | осевой центральный и радиальный вход |
| Выход СОЖ (CXSC) | нецентральный выход с форсунками, регулируемый |
| Давление СОЖ (CP) | 40 бар |
| Диаметр хвостовика / присоединения (DCONMS) | 63 мм |
| EAN | 4250000008940 |
| Передний угол (GAMO) | -6° |
| Исполнение по направлению (HAND) | левое |
| Высота по оси (HF) | 0 мм |
| Пластина | DNMG 110408 |
| Главный угол в плане (KAPR) | 93° |
| Угол наклона (LAMS) | -7° |
| Функциональная длина (LF) | 65 мм |
| Масса | 1,5 кг |
| Крепление пластины (MTP) | D: прижим сверху пластины и в отверстие |
| Макс. вылет (OHX) | 65 мм |
| Угол в плане (PSIR) | -3° |
| Момент затяжки (TQ) | 1,7 Н·м |
| Размер DMIN1 (по чертежу производителя) | 81 мм |
| Размер DMIN2 (по чертежу производителя) | 190 мм |
| Размер RMPX (по чертежу производителя) | 27 мм |
Другие типоразмеры серии
Токарные державки для наружной обработки — PSK (ISO 26623), токарный инструмент — 50 позиций серии, Kemmler.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оснастка модульная PSC.
| Артикул | Исполнение по направлению (HAND) | Пластина | Функциональная длина (LF), мм | Давление СОЖ (CP), бар | Главный угол в плане (KAPR) | В список |
|---|---|---|---|---|---|---|
| C6.DCLNL.45065.19 | левое | CNMG 190612 | 65 | 40 | 95° | |
| C6.DCLNR.45065.12 | правое | CNMG 120408 | 65 | 40 | 95° | |
| C6.DCLNR.45065.16 | правое | CNMG 160612 | 65 | 150 | 95° | |
| C6.DCLNR.45065.19 | правое | CNMG 190612 | 65 | 40 | 95° | |
| C6.DDHNL.45065.15 | левое | DNMG 15 06 08 | 65 | 40 | 107,5° | |
| C6.DDHNR.45065.15 | правое | DNMG 150608 | 65 | 40 | 107,5° | |
| C6.DDJNL.45065.11 | левое | DNMG 110408 | 65 | 40 | 93° | Текущая |
| C6.DDJNL.45065.15 | левое | DNMG 150608 | 65 | 40 | 93° | |
| C6.DDJNR.45065.11 | правое | DNMG 110408 | 65 | 40 | 93° | |
| C6.DDJNR.45065.15 | правое | DNMG 150608 | 65 | 40 | 93° | |
| C6.DDNNN.00065.15 | нейтральное | DNMG 150608 | 65 | 40 | 62,5° | |
| C6.DSDNN.00065.12 | нейтральное | SNMG 120408 | 65 | 40 | — |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к C6.DDJNL.45065.11.
Запчасти к инструменту5
- C6.700Узлы подвода СОЖ C6, PSK 63, ISO 26623, полигональный хвостовик, C6.700
- ERS.T.CS.028.011Набор прихватов T9IP, запчасть, ERS.T.CS.028.011
- ERS.T.S.42.090.40Ключ T9IP, запчасть, ERS.T.S.42.090.40
- ERS.T.SH.267.01Шайба, запчасть, ERS.T.SH.267.01
- ERS.T.SS.3072Винт с потайной головкой T9IP, запчасть, ERS.T.SS.3072
