Kemmler · Токарные державки для наружной обработки — PSK (ISO 26623), токарный инструмент · арт. C6.DSDNN.00065.12

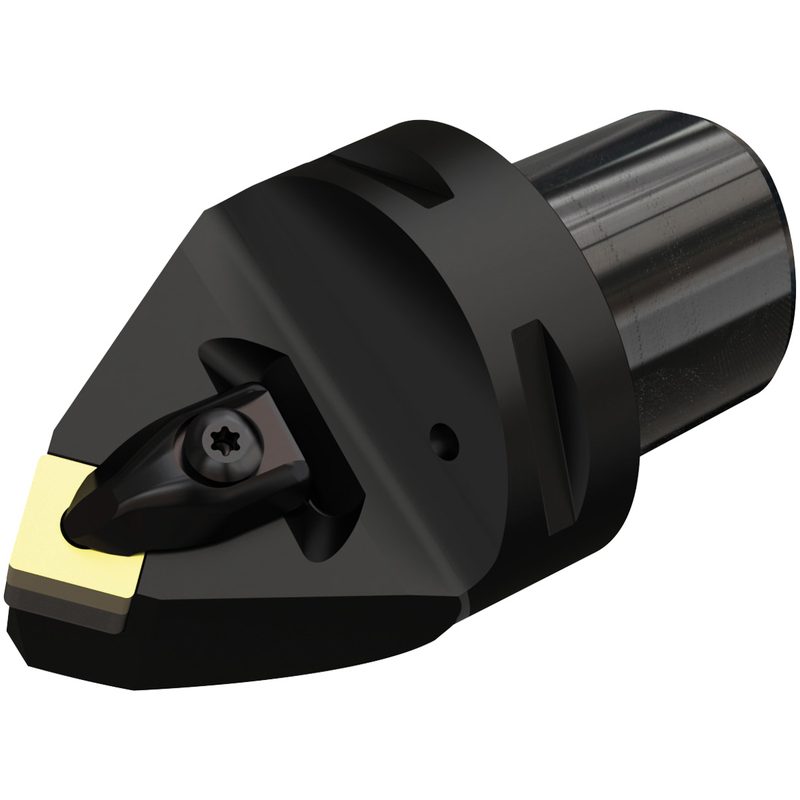

Токарный держатель для наружного точения 45° SNM..12 PSK63-DSDNN-00065-12, группа пластин: SN.. 1204.., C6.DSDNN.00065.12
| Присоединение к станку (ADINTMS) | Полигональный хвостовик ISO 26623 (PSC) |
|---|---|
| Подвод СОЖ — вход (CNSC) | осевой центральный и радиальный вход |
| Давление СОЖ (CP) | 40 бар |
| Диаметр хвостовика / присоединения (DCONMS) | 63 мм |
| EAN | 4250000009015 |
| Передний угол (GAMO) | -6° |
| Исполнение по направлению (HAND) | нейтральное |
| Высота по оси (HF) | 0 мм |
| Пластина | SNMG 120408 |
| Угол наклона (LAMS) | -6° |
| Функциональная длина (LF) | 65 мм |
| Масса | 1,5 кг |
| Крепление пластины (MTP) | D: прижим сверху пластины и в отверстие |
| Макс. вылет (OHX) | 65 мм |
| Угол в плане (PSIR) | 45° |
| Момент затяжки (TQ) | 3,9 Н·м |
| Функциональная ширина (WF) | 0,3 мм |
| Размер DMIN2 (по чертежу производителя) | 190 мм |
| Размер KAPR1 (по чертежу производителя) | 45 мм |
| Размер KAPR2 (по чертежу производителя) | 45 мм |
| Размер RMPX (по чертежу производителя) | 40 мм |
Другие типоразмеры серии
Токарные державки для наружной обработки — PSK (ISO 26623), токарный инструмент — 50 позиций серии, Kemmler.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оснастка модульная PSC.
| Артикул | Исполнение по направлению (HAND) | Пластина | Функциональная длина (LF), мм | Давление СОЖ (CP), бар | Главный угол в плане (KAPR) | В список |
|---|---|---|---|---|---|---|
| C6.DDHNR.45065.15 | правое | DNMG 150608 | 65 | 40 | 107,5° | |
| C6.DDJNL.45065.11 | левое | DNMG 110408 | 65 | 40 | 93° | |
| C6.DDJNL.45065.15 | левое | DNMG 150608 | 65 | 40 | 93° | |
| C6.DDJNR.45065.11 | правое | DNMG 110408 | 65 | 40 | 93° | |
| C6.DDJNR.45065.15 | правое | DNMG 150608 | 65 | 40 | 93° | |
| C6.DDNNN.00065.15 | нейтральное | DNMG 150608 | 65 | 40 | 62,5° | |
| C6.DSDNN.00065.12 | нейтральное | SNMG 120408 | 65 | 40 | — | Текущая |
| C6.DSKNL.45065.12 | левое | SNMG 120408 | 65 | 40 | 75° | |
| C6.DSKNL.45065.19 | левое | SNMG 190612 | 65 | 40 | 75° | |
| C6.DSKNR.45065.12 | левое | SNMG 120408 | 65 | 40 | 75° | |
| C6.DSKNR.45065.19 | правое | SNMG 190612 | 65 | 40 | 75° | |
| C6.DSSNL.45056.12 | левое | SNMG 120408 | 56 | 40 | 45° |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к C6.DSDNN.00065.12.
Запчасти к инструменту5
- C6.700Узлы подвода СОЖ C6, PSK 63, ISO 26623, полигональный хвостовик, C6.700
- ERS.T.CS.028.021Набор прихватов T15IP, запчасть, ERS.T.CS.028.021
- ERS.T.S.48.150.10Ключ T15IP, запчасть, ERS.T.S.48.150.10
- ERS.T.SH.425.01Шайба, запчасть, ERS.T.SH.425.01
- ERS.T.SS.4085Винт с потайной головкой T15IP, запчасть, ERS.T.SS.4085
