Kemmler · Токарные державки для наружной обработки — PSK (ISO 26623), токарный инструмент · арт. C6.PDJNL.45065.15

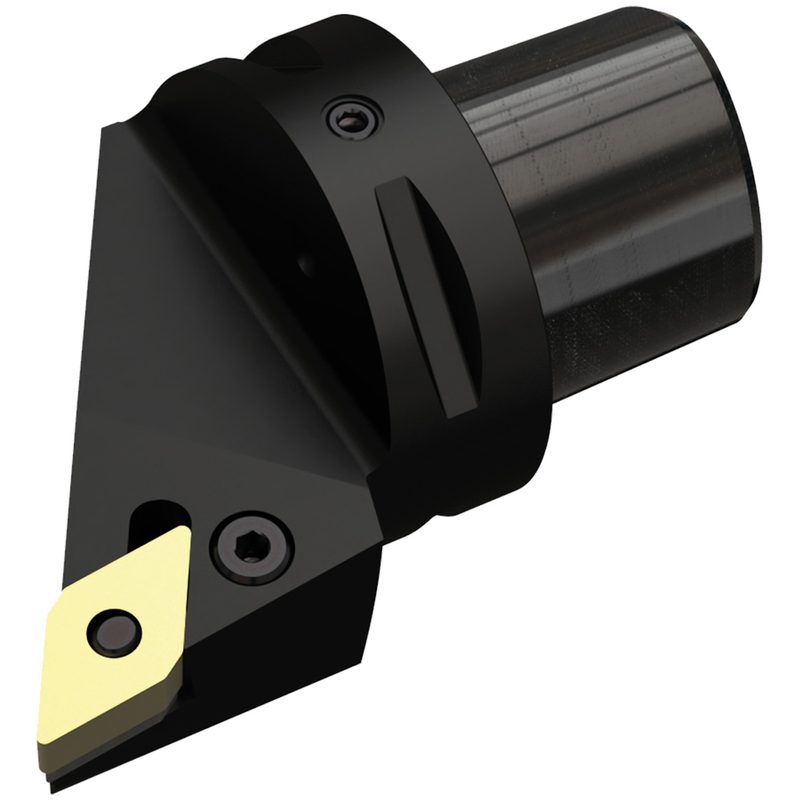

Токарный держатель для наружного точения 93° DN..15 PSK63-PDJNL-45065-15, группа пластин: DN.. 1506.., C6.PDJNL.45065.15
| Присоединение к станку (ADINTMS) | Полигональный хвостовик ISO 26623 (PSC) |
|---|---|
| Подвод СОЖ — вход (CNSC) | радиальный вход |
| Выход СОЖ (CXSC) | нецентральный выход с форсунками, регулируемый |
| Давление СОЖ (CP) | 40 бар |
| Диаметр хвостовика / присоединения (DCONMS) | 63 мм |
| EAN | 4250000009275 |
| Передний угол (GAMO) | -6° |
| Исполнение по направлению (HAND) | левое |
| Высота по оси (HF) | 0 мм |
| Пластина | DNMG 150608 |
| Главный угол в плане (KAPR) | 93° |
| Угол наклона (LAMS) | -7° |
| Функциональная длина (LF) | 65 мм |
| Масса | 1,5 кг |
| Крепление пластины (MTP) | P: штифт через отверстие пластины |
| Макс. вылет (OHX) | 65 мм |
| Угол в плане (PSIR) | -3° |
| Момент затяжки (TQ) | 5 Н·м |
| Функциональная ширина (WF) | 45 мм |
| Размер RMPX (по чертежу производителя) | 27 мм |
Другие типоразмеры серии
Токарные державки для наружной обработки — PSK (ISO 26623), токарный инструмент — 50 позиций серии, Kemmler.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оснастка модульная PSC.
| Артикул | Исполнение по направлению (HAND) | Пластина | Функциональная длина (LF), мм | Давление СОЖ (CP), бар | Главный угол в плане (KAPR) | В список |
|---|---|---|---|---|---|---|
| C6.PCLNL.45065.12 | левое | CNMG 120408 | 65 | 40 | 95° | |
| C6.PCLNL.45065.16 | левое | CNMG 160612 | 65 | 40 | 95° | |
| C6.PCLNL.45065.19 | левое | CNMG 190612 | 65 | — | 95° | |
| C6.PCLNR.45065.12 | правое | CNMG 120408 | 65 | 40 | 95° | |
| C6.PCLNR.45065.16 | правое | CNMG 160612 | 65 | 40 | 95° | |
| C6.PCLNR.45065.19 | правое | CNMG 190612 | 65 | 40 | 95° | |
| C6.PDJNL.45065.15 | левое | DNMG 150608 | 65 | 40 | 93° | Текущая |
| C6.PDJNR.45065.15 | правое | DNMG 150608 | 65 | 40 | 93° | |
| C6.PSKNL.45065.12 | левое | SNMG 120408 | 65 | 40 | 75° | |
| C6.PSKNR.45065.12 | правое | SNMG 120408 | — | 40 | 75° | |
| C6.SCLCL.45065.12 | левое | CCMT 120408 | 65 | 40 | 95° | |
| C6.SCLCR.45065.12 | правое | CCMT 120408 | 65 | 40 | 95° |
