Kemmler · Токарные державки для наружной обработки — PSK (ISO 26623), токарный инструмент · арт. C6.PSKNL.45065.12

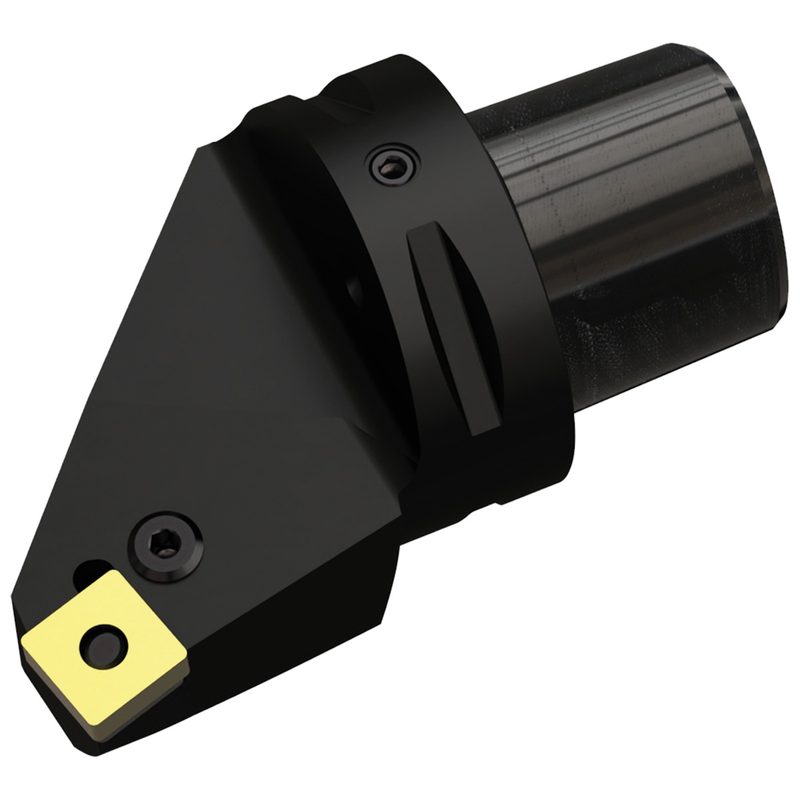

Токарный держатель для наружного точения 75° SNM..12 PSK63-PSKNL-45065-12, группа пластин: SN.. 1204.., C6.PSKNL.45065.12
| Присоединение к станку (ADINTMS) | Полигональный хвостовик ISO 26623 (PSC) |
|---|---|
| Подвод СОЖ — вход (CNSC) | радиальный вход |
| Выход СОЖ (CXSC) | нецентральный выход с форсунками, регулируемый |
| Давление СОЖ (CP) | 40 бар |
| Диаметр хвостовика / присоединения (DCONMS) | 63 мм |
| EAN | 4250000009299 |
| Передний угол (GAMO) | -6° |
| Исполнение по направлению (HAND) | левое |
| Высота по оси (HF) | 0 мм |
| Пластина | SNMG 120408 |
| Главный угол в плане (KAPR) | 75° |
| Угол наклона (LAMS) | -6° |
| Функциональная длина (LF) | 65 мм |
| Вылет (LPR) | 68,05 мм |
| Масса | 1,5 кг |
| Крепление пластины (MTP) | P: штифт через отверстие пластины |
| Макс. вылет (OHX) | 65 мм |
| Угол в плане (PSIR) | 15° |
| Момент затяжки (TQ) | 5 Н·м |
| Функциональная ширина (WF) | 45 мм |
| Размер RMPX (по чертежу производителя) | 10 мм |
Другие типоразмеры серии
Токарные державки для наружной обработки — PSK (ISO 26623), токарный инструмент — 50 позиций серии, Kemmler.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оснастка модульная PSC.
| Артикул | Исполнение по направлению (HAND) | Пластина | Функциональная длина (LF), мм | Давление СОЖ (CP), бар | Главный угол в плане (KAPR) | В список |
|---|---|---|---|---|---|---|
| C6.PCLNL.45065.19 | левое | CNMG 190612 | 65 | — | 95° | |
| C6.PCLNR.45065.12 | правое | CNMG 120408 | 65 | 40 | 95° | |
| C6.PCLNR.45065.16 | правое | CNMG 160612 | 65 | 40 | 95° | |
| C6.PCLNR.45065.19 | правое | CNMG 190612 | 65 | 40 | 95° | |
| C6.PDJNL.45065.15 | левое | DNMG 150608 | 65 | 40 | 93° | |
| C6.PDJNR.45065.15 | правое | DNMG 150608 | 65 | 40 | 93° | |
| C6.PSKNL.45065.12 | левое | SNMG 120408 | 65 | 40 | 75° | Текущая |
| C6.PSKNR.45065.12 | правое | SNMG 120408 | — | 40 | 75° | |
| C6.SCLCL.45065.12 | левое | CCMT 120408 | 65 | 40 | 95° | |
| C6.SCLCR.45065.12 | правое | CCMT 120408 | 65 | 40 | 95° | |
| C6.SDJCL.45065.11 | левое | DCMT 11T308 | 65 | 40 | 93° | |
| C6.SDJCR.45065.11 | правое | DCMT 11T308 | 65 | — | 93° |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к C6.PSKNL.45065.12.
Запчасти к инструменту5
- C6.700Узлы подвода СОЖ C6, PSK 63, ISO 26623, полигональный хвостовик, C6.700
- ERS.T.L.438.41Прихват, запчасть, ERS.T.L.438.41
- ERS.T.S.41.030.63Ключ SW 3, запчасть, ERS.T.S.41.030.63
- ERS.T.SH.428.51Шайба, запчасть, ERS.T.SH.428.51
- ERS.T.SS.4.438.21Винт с потайной головкой SW 3, запчасть, ERS.T.SS.4.438.21
