Kemmler · Токарные державки для наружной обработки — PSK (ISO 26623), токарный инструмент · арт. C6.SRDCN.00065.10A

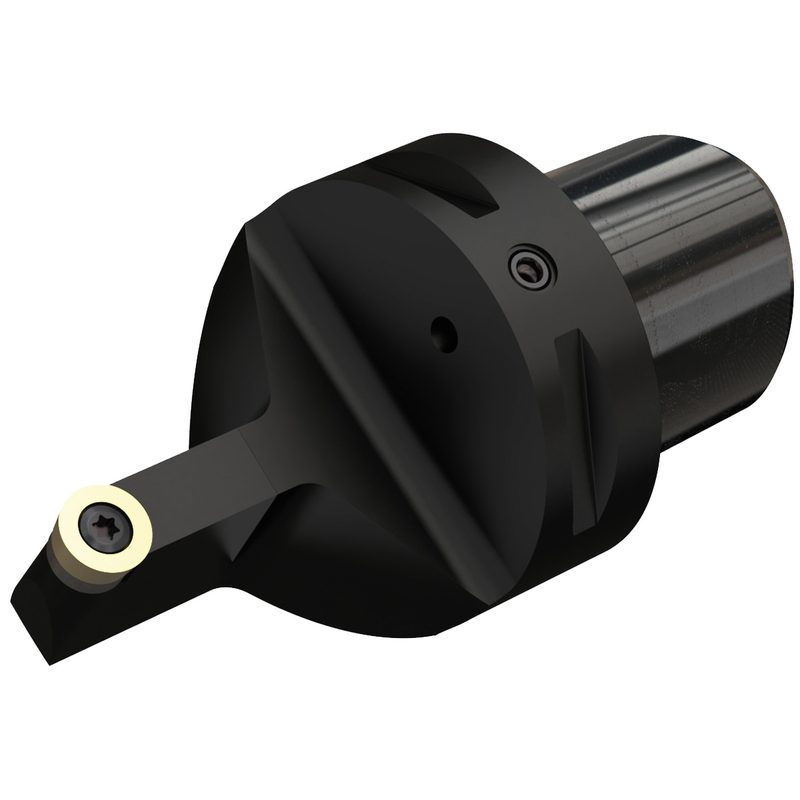

Токарный держатель для наружного точения RC..10T3.. PSK63-SRDCN-00065-10A, группа пластин: RC.10T3M0, C6.SRDCN.00065.10A
| Присоединение к станку (ADINTMS) | Полигональный хвостовик ISO 26623 (PSC) |
|---|---|
| Подвод СОЖ — вход (CNSC) | радиальный вход |
| Выход СОЖ (CXSC) | нецентральный выход с форсунками, регулируемый |
| Давление СОЖ (CP) | 40 бар |
| Диаметр хвостовика / присоединения (DCONMS) | 63 мм |
| EAN | 4250000009367 |
| Передний угол (GAMO) | 0° |
| Исполнение по направлению (HAND) | нейтральное |
| Высота по оси (HF) | 0 мм |
| Пластина | metric RCMT 10T3M0 |
| Угол наклона (LAMS) | 0° |
| Функциональная длина (LF) | 65 мм |
| Масса | 1,5 кг |
| Крепление пластины (MTP) | S: винт через отверстие пластины |
| Момент затяжки (TQ) | 3 Н·м |
| Функциональная ширина (WF) | 5 мм |
| Размер DMIN2 (по чертежу производителя) | 190 мм |
| Размер RMPX (по чертежу производителя) | 90 мм |
Другие типоразмеры серии
Токарные державки для наружной обработки — PSK (ISO 26623), токарный инструмент — 50 позиций серии, Kemmler.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оснастка модульная PSC.
| Артикул | Исполнение по направлению (HAND) | Пластина | Функциональная длина (LF), мм | Давление СОЖ (CP), бар | Главный угол в плане (KAPR) | В список |
|---|---|---|---|---|---|---|
| C6.PSKNL.45065.12 | левое | SNMG 120408 | 65 | 40 | 75° | |
| C6.PSKNR.45065.12 | правое | SNMG 120408 | — | 40 | 75° | |
| C6.SCLCL.45065.12 | левое | CCMT 120408 | 65 | 40 | 95° | |
| C6.SCLCR.45065.12 | правое | CCMT 120408 | 65 | 40 | 95° | |
| C6.SDJCL.45065.11 | левое | DCMT 11T308 | 65 | 40 | 93° | |
| C6.SDJCR.45065.11 | правое | DCMT 11T308 | 65 | — | 93° | |
| C6.SRDCN.00065.10A | нейтральное | metric RCMT 10T3M0 | 65 | 40 | — | Текущая |
| C6.SRSCL.45065.16 | левое | metric RCMT 1606M0 | 65 | 40 | — | |
| C6.SRSCR.45065.16 | правое | metric RCMT 1606M0 | 65 | 40 | — | |
| C6.SVHBL.45065.16 | левое | VBMT 160408/ VCMT 160408 | 65 | 40 | 107,5° | |
| C6.SVHBR.45065.16 | правое | VBMT 160408/ VCMT 160408 | 65 | 40 | 107,5° | |
| C6.SVJBL.45065.16 | левое | VBMT 160408/ VCMT 160408 | 65 | 40 | 93° |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к C6.SRDCN.00065.10A.
Запчасти к инструменту6
- C6.700Узлы подвода СОЖ C6, PSK 63, ISO 26623, полигональный хвостовик, C6.700
- ERS.T.S.41.035.65Ключ для полого винта T15IP, запчасть, ERS.T.S.41.035.65
- ERS.T.S.48.150.10Ключ T15IP, запчасть, ERS.T.S.48.150.10
- ERS.T.SH.110.01Шайба, запчасть, ERS.T.SH.110.01
- ERS.T.SS.5.090.01Винт с потайной головкой SW 3,5, запчасть, ERS.T.SS.5.090.01
- ERS.T.SS.3510Винт с потайной головкой T15IP, запчасть, ERS.T.SS.3510
