Kemmler · Оправки Weldon и Whistle Notch — PSK / Capto-совместимый (ISO 26623) · арт. C8.04.25.080

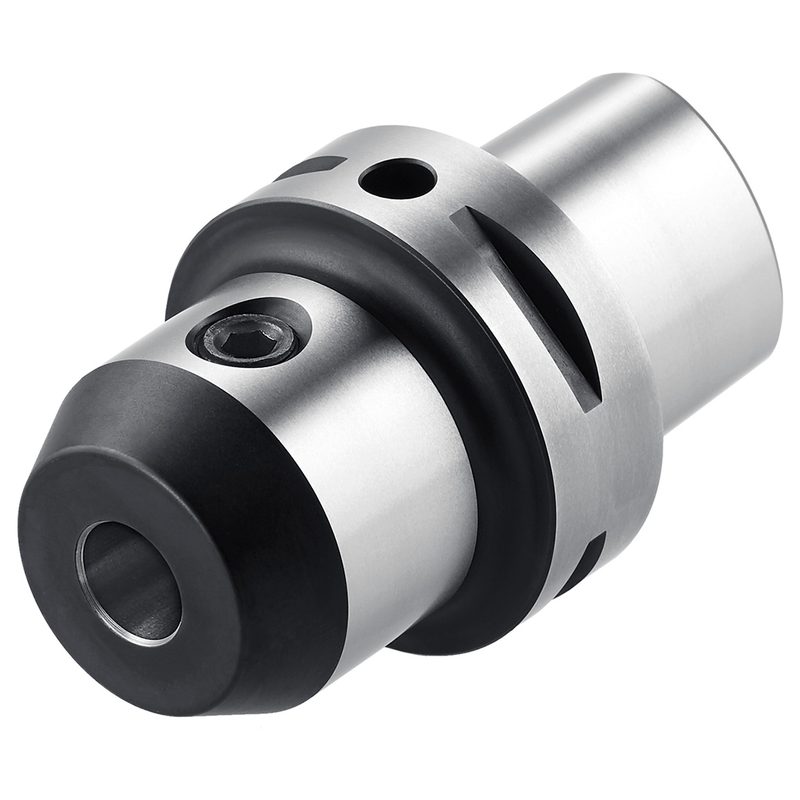

Оправка Weldon PSK 80 - 25 - 80, ISO 26623, полигональный хвостовик, C8.04.25.080
| Присоединение к станку (ADINTMS) | Полигональный хвостовик ISO 26623 (PSC) |
|---|---|
| Присоединение инструмента (ADINTWS) | DIN 6359 (Weldon) |
| Балансировка | G2,5, 25 000 об/мин |
| Наружный диаметр (BD) | 63 мм |
| Диаметр зажимаемого инструмента (DCONWS) | 25 мм |
| EAN | 4250000016587 |
| Вылет (LPR) | 80 мм |
| Масса | 2 кг |
| Биение | < 3 мкм |
| Конус / размер присоединения | PSK 80 (C8) |
| Допуск посадочного отверстия (TDCON) | H4 |
Другие типоразмеры серии
Оправки Weldon и Whistle Notch — PSK / Capto-совместимый (ISO 26623) — 59 позиций серии, Kemmler.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по ISO 26623-1 (CAPTO).
| Артикул | Наружный диаметр (BD), мм | Диаметр зажимаемого инструмента (DCONWS), мм | Вылет (LPR), мм | Масса, кг | Конус / размер присоединения | В список |
|---|---|---|---|---|---|---|
| C6.04.32 | 72 | 32 | 90 | 2,5 | PSK 63 (C6) | |
| C6.04.40 | 80 | 40 | 100 | 3,8 | PSK 63 (C6) | |
| C8.04.06.070 | 25 | 6 | 70 | 0,9 | PSK 80 (C8) | |
| C8.04.08.070 | 28 | 8 | 70 | 1 | PSK 80 (C8) | |
| C8.04.10.070 | 35 | 10 | 70 | 1,1 | PSK 80 (C8) | |
| C8.04.12.070 | 42 | 12 | 70 | 1,1 | PSK 80 (C8) | |
| C8.04.14.070 | 44 | 14 | 70 | 1,2 | PSK 80 (C8) | |
| C8.04.16.070 | 48 | 16 | 70 | 1,3 | PSK 80 (C8) | |
| C8.04.18.070 | 50 | 18 | 70 | 1,3 | PSK 80 (C8) | |
| C8.04.20.070 | 52 | 20 | 70 | 1,3 | PSK 80 (C8) | |
| C8.04.25.080 | 63 | 25 | 80 | 2 | PSK 80 (C8) | Текущая |
| C8.04.32.080 | 72 | 32 | 80 | 2,5 | PSK 80 (C8) |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к C8.04.25.080.
Запчасти к инструменту1
- 101.04.25Зажимные винты M18 x 2 для Weldon Ø 25 DIN 1835 B, 101.04.25
Принадлежности и оснастка для настройки инструмента1
- 707.1.080Монтажный блок универсальный с шарикоподшипник HSK A80 - E80 - F80 - C8, 707.1.080
